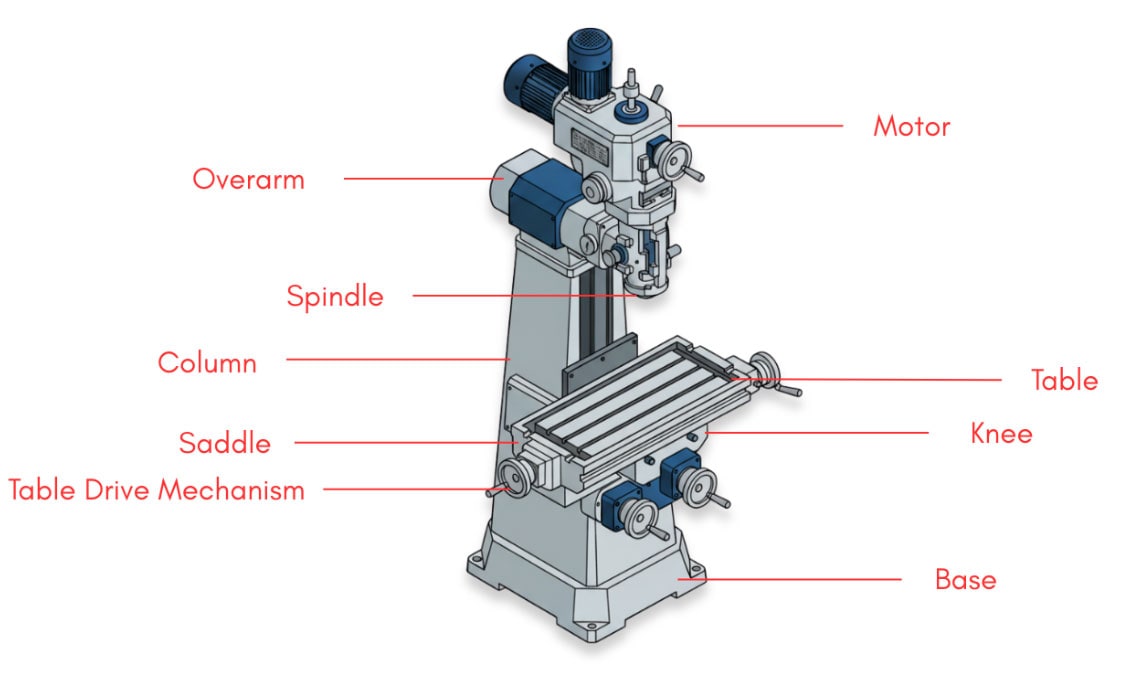

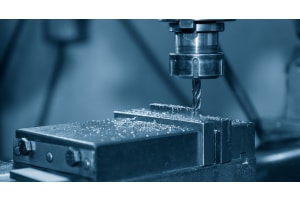

Peran Mekanis Setiap Komponen Mesin Frais

1. Alas (Base/Bed)

Alas mesin frais merupakan fondasi utama yang menopang seluruh bobot mesin sekaligus berperan sebagai peredam getaran saat proses pemotongan berlangsung. Dibuat dari cor besi berkualitas tinggi, alas dirancang masif dengan rongga-rongga internal untuk menjaga kekuatan sekaligus mengurangi bobot.



Selain memberikan stabilitas struktural, alas juga menjadi titik tumpu bagi komponen lain seperti kolom, knee, dan sadel agar terpasang presisi. Dari sisi mekanis, alas berfungsi menjaga kestabilan mesin, meredam getaran, serta menyediakan ruang untuk sistem pendukung seperti reservoir cairan pendingin dan saluran pembuangan serbuk. Dengan demikian, alas tidak hanya sekadar dudukan, tetapi juga elemen vital yang menentukan presisi, keamanan, dan daya tahan mesin frais.



2. Kolom (Column)

Kolom mesin frais adalah struktur vertikal utama yang menopang komponen vital seperti kepala spindel, sistem penggerak, serta lutut (knee). Terbuat dari coran besi tuang berbentuk penampang kotak (box-section), kolom dirancang kokoh agar memiliki rigiditas tinggi terhadap torsi dan lenturan.



Bagian dalam kolom biasanya menampung motor utama, sistem transmisi roda gigi atau puli untuk mengatur kecepatan spindel, serta reservoir dan pompa pelumasan. Pada permukaan depannya terdapat jalur pemandu presisi berbentuk dovetail yang berfungsi mengarahkan pergerakan naik-turun knee dengan akurat. Dengan peran struktural dan mekanisnya, kolom tidak hanya menjadi penopang, tetapi juga pusat referensi geometris yang menjaga ketelitian dan stabilitas seluruh sistem mesinZ frais.



3. Lutut (Knee)

Knee atau lutut pada mesin frais adalah komponen coran masif yang berfungsi sebagai penopang utama bagi sadel dan meja. Bagian ini dapat digerakkan naik-turun sepanjang jalur pemandu pada kolom, sehingga merepresentasikan gerakan sumbu Z untuk mengatur kedalaman potong maupun menyesuaikan ketinggian benda kerja.



Pergerakannya dikendalikan oleh ulir pengangkat (elevating screw) berdiameter besar yang bisa dioperasikan manual maupun otomatis. Untuk menjaga stabilitas, knee dapat dikunci rapat ke kolom agar tidak bergeser selama proses pemesinan. Selain itu, di dalam knee juga terdapat mekanisme roda gigi yang menyalurkan pemakanan otomatis ke meja, sehingga mendukung akurasi dan efisiensi kerja mesin frais.

Baca Juga: Cara Membuat Ulir Menggunakan Tap



4. Sadel (Saddle)

Saddle atau sadel pada mesin frais adalah komponen yang dipasang di atas knee dan berfungsi memberikan gerakan melintang pada sumbu Y, yaitu menggeser meja mendekati atau menjauhi kolom. Bagian bawah sadel dilengkapi jalur pemandu berbentuk dovetail yang terhubung ke knee, sedangkan bagian atasnya menopang meja dengan jalur pemandu serupa.



Desain dovetail ganda ini memastikan pergerakan sumbu Y berlangsung halus, presisi, dan tetap tegak lurus terhadap sumbu lainnya. Dengan fungsi tersebut, saddle menjadi penghubung penting dalam rantai kinematik mesin frais yang menjaga akurasi posisi meja selama proses pemesinan.



5. Meja (Table)

Table atau meja pada mesin frais adalah bidang kerja datar tempat benda kerja dipasang menggunakan ragum, clamp, atau perlengkapan khusus. Meja ini dapat bergerak dalam arah memanjang (sumbu X) dan didukung oleh saddle untuk pergerakan melintang (sumbu Y).



Permukaannya dilengkapi alur-T (T-slots) yang berfungsi sebagai jalur pengikat perlengkapan pencekam agar benda kerja tetap stabil selama proses pemesinan. Selain sebagai tempat kerja utama, meja juga berperan penting dalam menjaga ketepatan posisi benda kerja, karena gerakannya yang presisi langsung memengaruhi akurasi hasil pemotongan.



6. Mekanisme Penggerak Meja (Table Drive Mechanism)

Table drive mechanism pada mesin frais adalah sistem penggerak yang memungkinkan meja bergerak secara presisi baik secara manual maupun otomatis. Mekanisme ini biasanya terdiri dari roda tangan (handwheel), sekrup pemutar (lead screw), mur, dan kadang dilengkapi motor listrik dengan gearbox untuk gerakan otomatis.



Saat dioperasikan, mekanisme ini mengubah putaran roda tangan atau motor menjadi gerakan linier meja pada sumbu X, Y, atau Z. Perannya sangat vital karena mengatur kecepatan, arah, dan kelancaran pergerakan meja, yang secara langsung menentukan kualitas pemotongan, akurasi dimensi, serta efisiensi proses frais.

Baca Juga: Jenis Lubang dan Cara Memilih Bor yang Tepat



7. Spindel Utama (Main Spindle)

Spindel utama pada mesin frais adalah poros berputar presisi tinggi yang berfungsi sebagai pusat penggerak alat potong. Komponen ini menahan pemegang alat potong (collet, arbor, atau chuck) melalui lubang tirus standar seperti Morse Taper, R8, atau ISO, sehingga alat potong terpasang kuat dan konsentris.



Putaran spindel digerakkan oleh motor utama melalui sabuk-puli atau transmisi roda gigi, dengan pilihan variasi kecepatan (RPM) sesuai material dan jenis pemotongan. Akurasi spindel, ditentukan dari simpangan putar (runout) yang sangat kecil dan ketegaran strukturnya, berperan langsung terhadap kualitas permukaan hasil frais serta kemampuan mesin menghadapi beban potong berat. Spindel inilah yang juga menjadi dasar klasifikasi mesin frais: horizontal, vertikal, atau universal.



8. Sistem Penggerak dan Baut Penarik (Drive System dan Drawbar)

Drive system pada mesin frais berfungsi mentransmisikan daya dari motor utama ke spindel, biasanya melalui sabuk dan puli untuk pengaturan kecepatan sederhana, atau melalui transmisi roda gigi untuk variasi kecepatan yang lebih luas dan torsi lebih besar. Sistem ini memungkinkan operator memilih putaran spindel (RPM) yang sesuai dengan jenis alat potong, material, dan operasi yang dilakukan. Sementara itu, drawbar adalah baut panjang yang dimasukkan dari sisi atas spindel untuk mengunci pemegang alat potong (seperti arbor atau collet).



Saat dikencangkan, drawbar menarik pemegang alat ke dalam tirus spindel sehingga tercipta ikatan mekanis yang kuat dan presisi. Perpaduan drive system dan drawbar memastikan alat potong berputar stabil, tidak tergelincir, serta mampu menahan gaya potong besar selama proses pemesinan.



9. Lengan dan Penopang Arbor (Overarm dan Arbor Support)

Overarm dan arbor support merupakan komponen khas mesin frais horizontal yang berfungsi meningkatkan kestabilan pemotongan. Overarm adalah balok coran kaku yang dipasang pada bagian atas kolom dengan jalur pemandu ekor burung, memanjang ke arah meja untuk menopang arbor support.



Arbor support sendiri berupa braket dengan bantalan presisi yang menyangga ujung bebas arbor horizontal agar tidak melentur atau bergetar saat menerima beban potong. Kombinasi keduanya mengubah arbor panjang dari kondisi seperti kantilever menjadi tumpuan ganda yang jauh lebih stabil, sehingga memungkinkan proses penyayatan berat dan lebar seperti slab milling dilakukan dengan lebih aman, akurat, dan efisien.
