Fungsi, Jenis, dan Bagian-Bagian Jangka Sorong

Fungsi Jangka Sorong (Caliper)

Jangka sorong adalah alat ukur presisi yang digunakan untuk mengukur dimensi suatu benda dengan ketelitian tinggi. Caliper sering dipakai oleh teknisi, mekanik, dan pekerja industri untuk memastikan ukuran komponen sesuai standar.

Fungsi Utama Jangka Sorong (Caliper)

✔️ Mengukur Diameter Luar
✔️ Mengukur Diameter Dalam
✔️ Mengukur Kedalaman
✔️ Mengukur Step (Tingkatan Permukaan)

Jenis Jangka Sorong (Caliper)

yang umum digunakan:

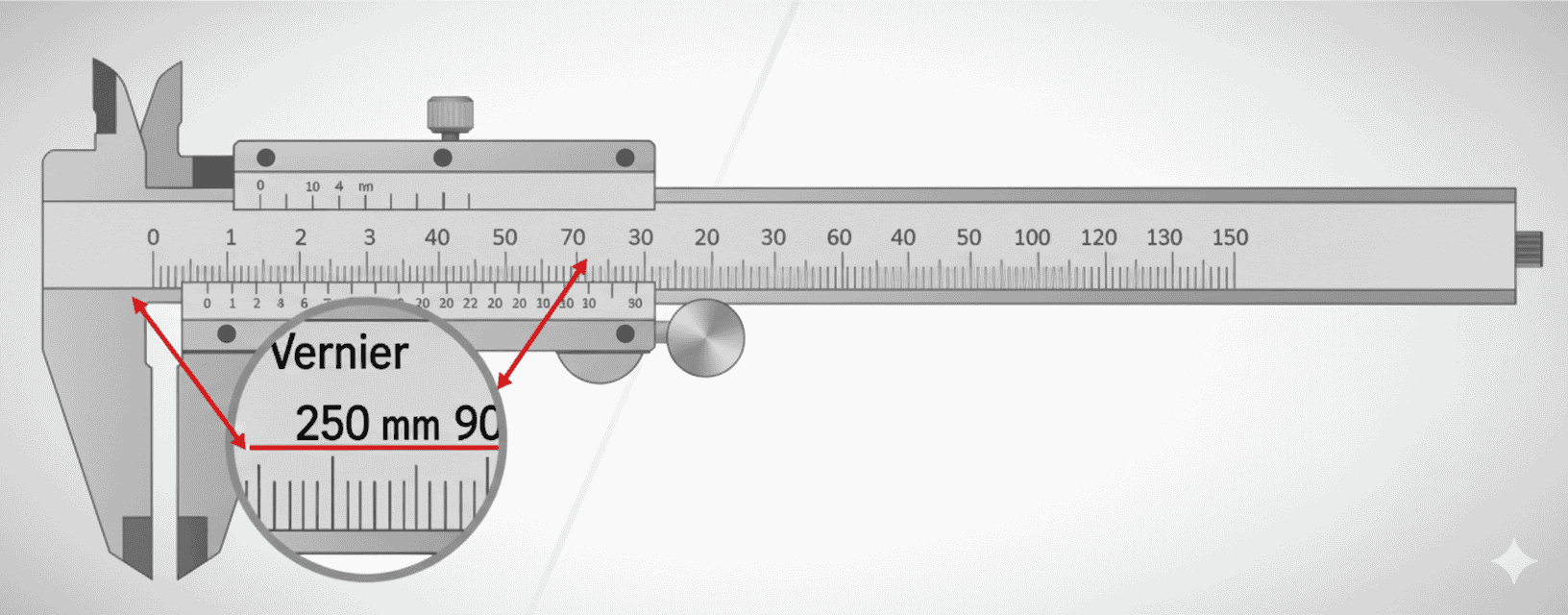

Jangka Sorong Vernier (Vernier Caliper)
Jangka Sorong Digital (Digital Caliper)

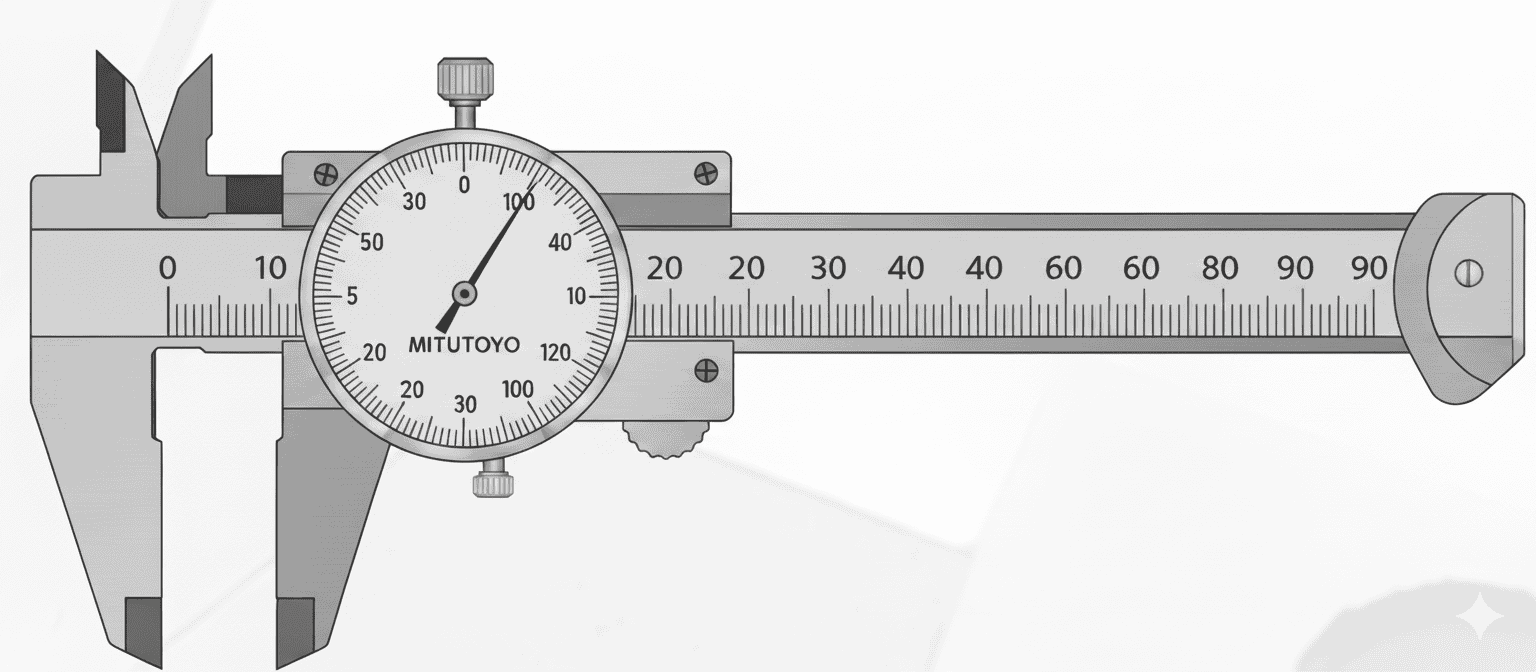

Jangka Sorong Jarum/Dial (Dial Caliper)

Jenis Caliper	Ciri Utama	Akurasi	Kelebihan	Kekurangan	Aplikasi
Vernier Caliper (Manual)	Skala utama + skala vernier	±0,02 mm	Tidak butuh baterai, tahan lama, harga lebih murah	Perlu keterampilan membaca skala, lebih lama dalam penggunaan	Industri umum, bengkel, pendidikan
Dial Caliper	Menggunakan jarum dial untuk pembacaan	±0,01 mm	Lebih mudah dibaca dibanding vernier, tetap mekanis (tanpa baterai)	Jarum/dial bisa meleset jika jatuh, agak rentan guncangan	Mekanik presisi, otomotif
Digital Caliper	Layar digital pembacaan	±0,01 mm atau lebih	Sangat mudah dibaca, bisa switch mm ↔ inch, cepat digunakan	Butuh baterai, harga lebih tinggi, rawan error elektronik	Laboratorium, industri presisi, QC

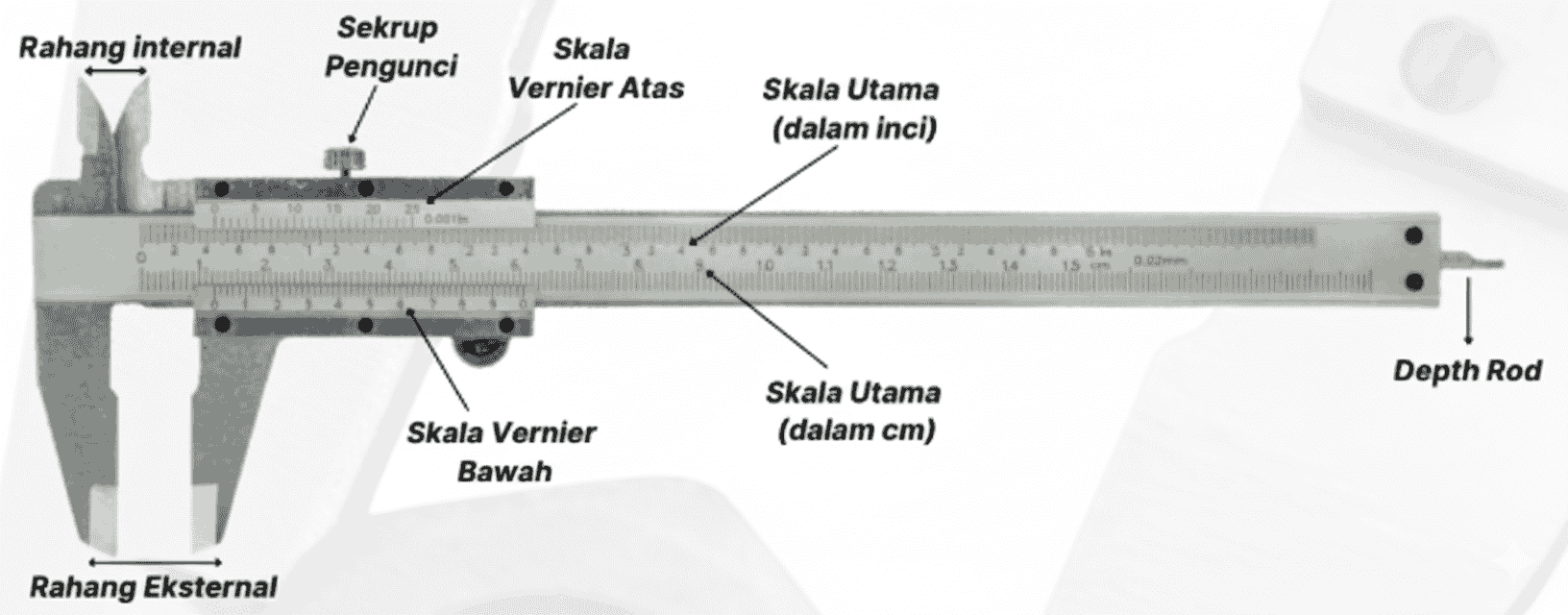

Bagian-Bagian Jangka Sorong (Caliper)

Bagian	Letak / Bentuk	Fungsi Utama
Rahang Eksternal	Rahang besar di bawah	Mengukur diameter luar / panjang benda padat
Rahang Internal	Rahang kecil di atas	Mengukur diameter dalam / celah / lubang
Depth Rod	Batang tipis di ujung geser	Mengukur kedalaman lubang atau alur
Skala Utama (cm & inci)	Batang panjang dengan garis ukur	Menunjukkan ukuran dasar dalam cm/mm atau inci
Skala Vernier (atas & bawah)	Skala kecil yang menempel pada rahang geser	Membaca pecahan dari skala utama (menambah ketelitian)
Sekrup Pengunci	Terletak di atas rahang geser	Mengunci posisi jangka sorong agar tidak bergeser saat membaca hasil
