Dalam setiap instalasi listrik, keamanan dan kerapian menjadi hal yang tidak bisa diabaikan. Salah satu komponen penting yang berperan besar dalam hal ini adalah pipa kabel listrik. Pipa ini berfungsi melindungi kabel dari kerusakan akibat panas, gesekan, air, maupun gangguan mekanis lainnya. Dengan perlindungan yang tepat, kabel listrik dapat bertahan lebih lama dan risiko korsleting pun bisa diminimalkan.



Selain meningkatkan keamanan, penggunaan pipa kabel juga membantu menjaga jalur instalasi tetap rapi dan terorganisir, sehingga memudahkan proses perawatan atau penambahan kabel di kemudian hari.



Menariknya, pipa kabel memiliki banyak jenis dengan material, ukuran, dan tingkat ketahanan yang berbeda. Dalam pemilihan pipa kabel ini harus menyesuaikan dengan jenis kabel yang digunakan, kondisi lingkungan, serta kebutuhan instalasi.

Jenis Pipa Kabel Listrik yang Umum Digunakan dalam Instalasi

Dalam praktik instalasi listrik, ada beberapa jenis pipa yang paling sering digunakan untuk melindungi jalur kabel. Setiap jenis memiliki keunggulan dan karakteristik material yang berbeda, tergantung pada lokasi pemasangan serta kebutuhan keamanan instalasi.



1. Pipa PVC (Polyvinyl Chloride)

Pipa PVC adalah jenis yang paling populer dan banyak digunakan, terutama untuk instalasi listrik rumah, gedung, dan perkantoran. Terbuat dari bahan plastik ringan yang bersifat isolator listrik, tahan korosi, dan mudah dipasang, pipa ini menjadi pilihan utama untuk jalur kabel di dalam dinding atau plafon.



Keunggulan lainnya, pipa PVC tersedia dalam versi kaku (rigid) dan lentur (flexible) sehingga bisa disesuaikan dengan kebutuhan instalasi. Namun, jenis ini kurang cocok untuk area luar ruangan atau lokasi dengan suhu tinggi karena dapat melengkung bila terpapar panas berlebihan.



2. Pipa Metal Conduit (Besi/Galvanis)

Pipa jenis ini dibuat dari bahan baja atau aluminium galvanis yang memiliki kekuatan mekanis tinggi. Pipa metal biasanya digunakan pada instalasi di area industri, pabrik, atau outdoor yang memerlukan perlindungan ekstra terhadap benturan, tekanan, maupun gangguan hewan.



Terdapat beberapa tipe pipa metal conduit yang umum digunakan, antara lain EMT (Electrical Metallic Tubing) yang bersifat ringan dan cocok untuk instalasi di dalam gedung, IMC (Intermediate Metal Conduit) yang memiliki ketebalan serta kekuatan lebih tinggi untuk area semi-outdoor, dan RSC (Rigid Steel Conduit) yang merupakan tipe paling kokoh, ideal digunakan untuk instalasi luar ruangan atau bawah tanah.



Meski harganya relatif lebih mahal dan proses pemasangannya memerlukan alat khusus, pipa metal tetap menjadi pilihan unggulan karena memberikan perlindungan maksimal terhadap benturan, api, dan kerusakan fisik, sehingga sangat andal untuk kebutuhan instalasi listrik dengan tingkat keamanan tinggi.



3. Pipa Fleksibel (Flexible Conduit)

Seperti namanya, pipa fleksibel mudah ditekuk dan digunakan pada area dengan jalur rumit atau banyak belokan. Pipa fleksibel tersedia dalam dua versi, yaitu flexible PVC conduit dan flexible metal conduit.



Flexible PVC conduit bersifat ringan dan ekonomis sehingga cocok digunakan untuk area indoor, sedangkan flexible metal conduit memiliki lapisan spiral logam yang lebih kuat dan tahan lama, ideal untuk memberikan perlindungan tambahan di area mesin atau ruang dengan akses terbatas. Jenis pipa ini banyak dipilih untuk instalasi yang memiliki jalur rumit atau memerlukan kelenturan tinggi tanpa harus menggunakan banyak sambungan pipa kaku.



Baca Juga:  Jenis Metode Grounding



4. Pipa HDPE (High Density Polyethylene)

Pipa HDPE dikenal dengan daya tahan dan fleksibilitasnya yang tinggi. Terbuat dari bahan polietilena berdensitas tinggi, pipa ini tahan terhadap air, tekanan, dan korosi, sehingga ideal digunakan untuk instalasi bawah tanah atau area outdoor yang lembap.



Selain kuat, pipa HDPE juga ringan dan mudah dipasang karena bisa digulung dalam bentuk coil panjang. Jenis ini sering digunakan untuk melindungi kabel utama antar bangunan, sistem komunikasi, maupun jaringan distribusi listrik skala besar.

Faktor Penentu Pemilihan Jenis Pipa

Pemilihan jenis pipa kabel listrik tidak bisa dilakukan sembarangan. Setiap jenis pipa memiliki karakteristik material dan tingkat ketahanan yang berbeda, sehingga penggunaannya harus disesuaikan dengan kondisi lapangan dan kebutuhan instalasi.



1. Jenis Kabel yang Digunakan

Jenis kabel sangat memengaruhi pilihan pipa. Untuk kabel rumah tangga seperti NYA atau NYM, pipa PVC sudah cukup memadai karena aman dan mudah dipasang di dalam dinding atau plafon.



Namun, untuk kabel berkapasitas besar atau instalasi industri yang membutuhkan perlindungan lebih, disarankan menggunakan pipa metal atau HDPE yang memiliki kekuatan dan daya tahan lebih tinggi.



2. Kondisi Lingkungan Instalasi

Lingkungan tempat pemasangan menjadi faktor paling menentukan. Untuk instalasi indoor, pipa PVC atau pipa fleksibel lebih disarankan karena ringan dan mudah dibentuk.



Sementara itu, untuk area outdoor, bawah tanah, atau lokasi dengan paparan air dan suhu tinggi, sebaiknya menggunakan pipa metal galvanis atau HDPE yang lebih tahan terhadap cuaca ekstrem, kelembapan, dan tekanan mekanis.



3. Tingkat Keamanan yang Diperlukan

Pada area publik, pabrik, atau tempat dengan risiko tinggi terhadap benturan dan gangguan fisik, pipa metal conduit menjadi pilihan terbaik karena tahan api dan kuat menahan tekanan. Sedangkan untuk instalasi sederhana di rumah, pipa PVC sudah cukup aman selama dipasang sesuai standar kelistrikan.



4. Estetika dan Kerapian Instalasi

Jika pipa akan terlihat di permukaan dinding atau plafon, penting juga mempertimbangkan tampilan akhir. Pipa PVC berwarna putih atau abu-abu sering dipilih karena tampak rapi dan mudah disesuaikan dengan desain ruangan. Untuk jalur tersembunyi atau area sulit dijangkau, pipa fleksibel lebih praktis karena mudah mengikuti bentuk ruangan tanpa banyak sambungan.



Baca Juga: Kode Warna Kabel Listrik Beserta Fungsinya

Ukuran dan Kapasitas Pipa Kabel Listrik

Setiap instalasi listrik memiliki kebutuhan kapasitas kabel berbeda, sehingga pemilihan ukuran pipa harus disesuaikan agar jalur aman, rapi, dan mudah dirawat. Pipa kabel listrik biasanya tersedia dalam diameter 16 mm hingga 50 mm, tergantung jumlah serta ukuran kabel yang akan dilewatkan.



Rekomendasi Ukuran Pipa Berdasarkan Penggunaan


Rumah Tangga/Perkantoran

Kabel berukuran kecil seperti NYA 1,5–2,5 mm² direkomendasikan menggunakan pipa dengan diameter 16 mm hingga 20 mm.


Jalur Utama

Kabel berukuran sedang seperti NYM 3x2,5 mm² hingga 3x4 mm² direkomendasikan menggunakan pipa dengan diameter 25 mm–32 mm.


Instalasi Industri/Beban Tinggi

Kabel berukuran besar atau jalur distribusi utama direkomendasikan menggunakan pipa dengan diameter 40 mm–50 mm



Kapasitas Pengisian Pipa

Jangan isi pipa hingga penuh, sisakan sekitar 30% ruang kosong agar sirkulasi udara lancar, penarikan kabel lebih mudah, dan lapisan isolasi tidak rusak akibat tekanan.



Ketebalan dan Material Pipa

Pipa PVC memiliki ketebalan dinding yang lebih tipis dibanding jenis lainnya, sehingga lebih sesuai untuk instalasi listrik di dalam ruangan. Pipa metal dan HDPE memiliki ketebalan dinding yang lebih tinggi, sehingga cocok digunakan pada area industri atau instalasi bawah tanah yang memerlukan ketahanan ekstra terhadap tekanan dan benturan.


Baca Juga: Peralatan Instalasi Listrik

Komponen dan Aksesoris Pemasangan

Agar instalasi kabel listrik terlihat rapi, aman, dan mudah dirawat, penggunaan pipa kabel perlu didukung oleh berbagai komponen dan aksesoris pendukung. Setiap aksesoris memiliki fungsi tersendiri untuk menyambung, mengarahkan, atau menahan pipa agar tetap kuat dan teratur di tempatnya.

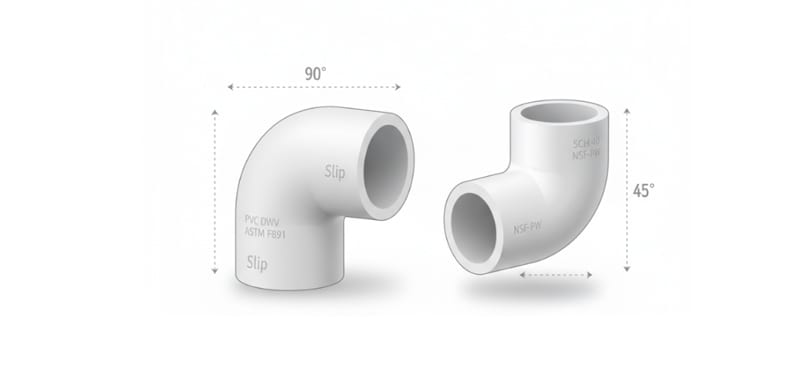

1. Elbow atau Knee (Bend)

Digunakan untuk membuat tikungan atau perubahan arah jalur pipa tanpa harus memotong kabel. Elbow tersedia dalam berbagai sudut seperti 45° dan 90°, baik dari bahan PVC maupun metal, sesuai jenis pipa yang digunakan.

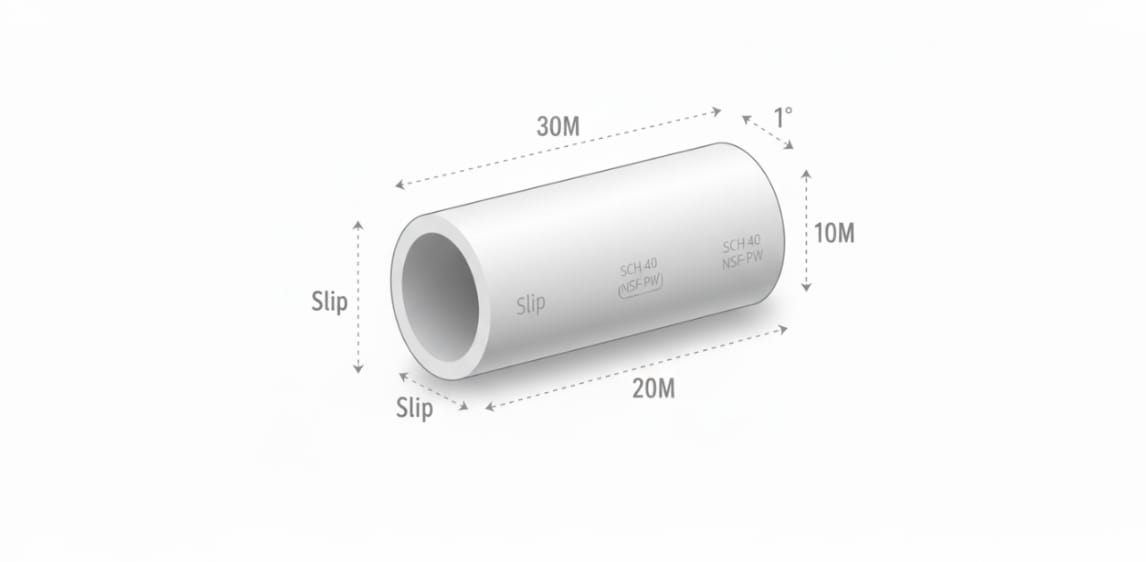

2. Coupler atau Socket

Berfungsi untuk menyambungkan dua batang pipa secara lurus agar jalur tetap presisi. Penggunaan coupler membantu menjaga kekuatan sambungan dan mencegah pipa terlepas akibat tekanan atau tarikan kabel.

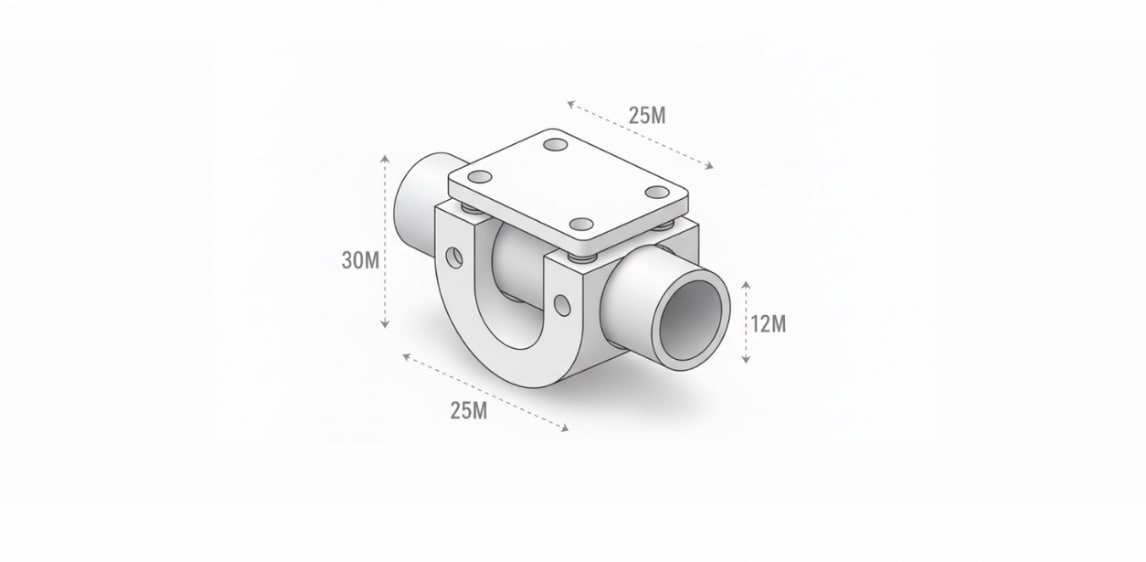

3. Clamp atau Saddle

Merupakan penjepit pipa yang berfungsi menahan posisi pipa pada dinding, plafon, atau lantai. Pemasangan clamp dilakukan secara berkala (biasanya setiap 1 meter) untuk memastikan pipa tidak kendur dan tetap rapi mengikuti jalur instalasi.

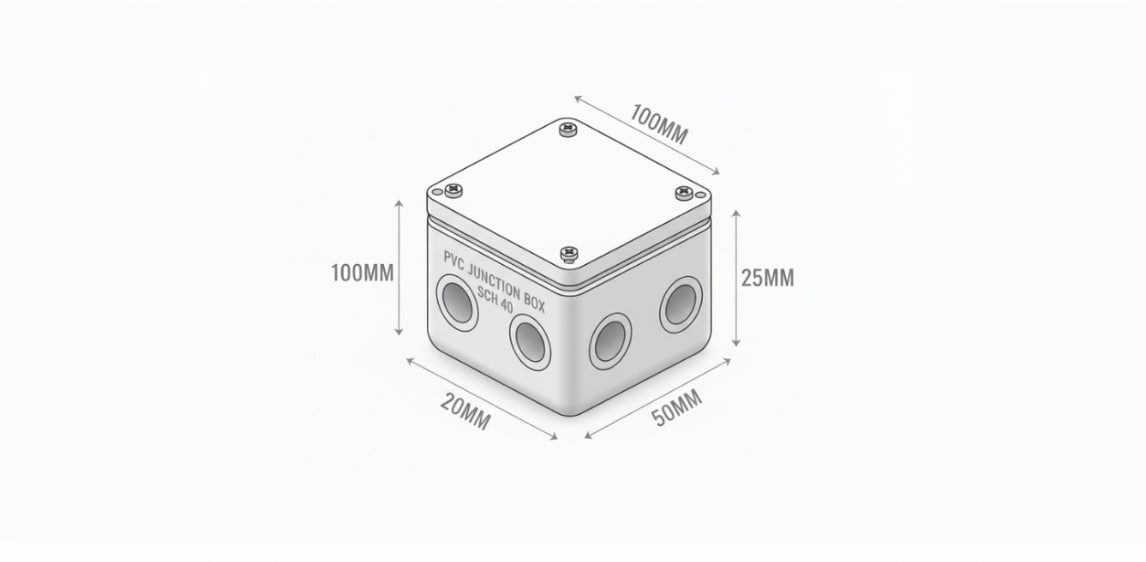

4. Juction Box (Box Out atau Kotak Sambung)

Berfungsi sebagai tempat percabangan atau sambungan kabel, sekaligus melindungi koneksi dari debu dan kelembapan. Junction box memudahkan teknisi dalam pemeriksaan maupun perawatan instalasi di kemudian hari.

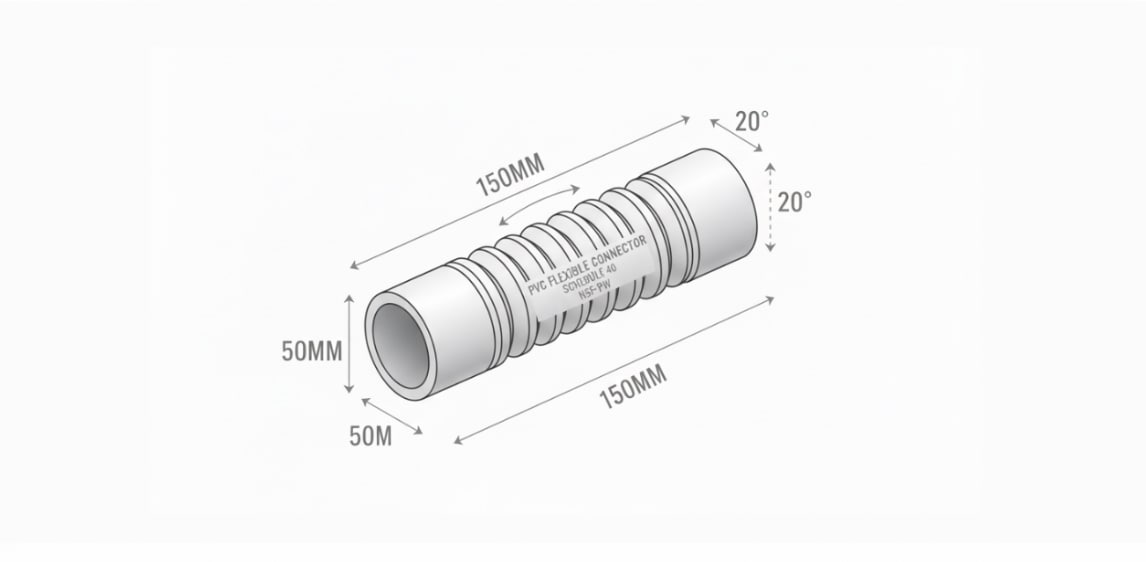

5. Flexible Joint atau Connector

Berfungsi sebagai tempat percabangan atau sambungan kabel, sekaligus melindungi koneksi dari debu dan kelembapan. Junction box memudahkan teknisi dalam pemeriksaan maupun perawatan instalasi di kemudian hari.

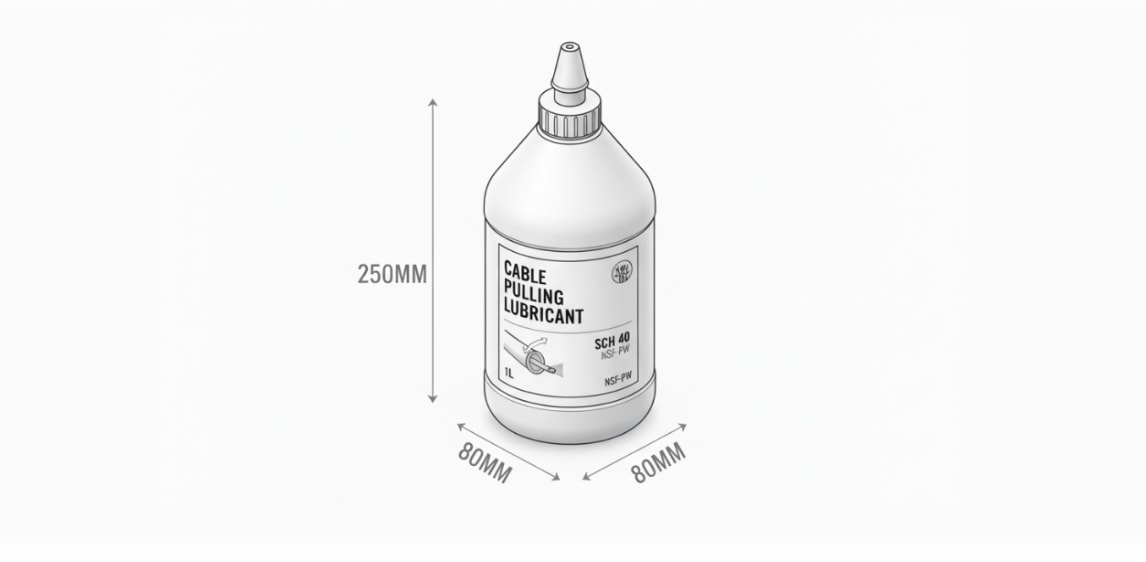

6. Lubricant Kabel (Pelicin Penarik Kabel)

Membantu mempermudah proses penarikan kabel di dalam pipa, terutama pada instalasi panjang atau banyak tikungan. Penggunaan pelicin mencegah kerusakan pada lapisan isolasi kabel akibat gesekan berlebih.



Tips Pemasangan Pipa Kabel Listrik

Pemasangan pipa kabel listrik yang benar tidak hanya membuat hasil akhir tampak rapi, tetapi juga memastikan sistem kelistrikan tetap aman dan tahan lama.



1. Rencanakan Jalur Sejak Awal

Sebelum pemasangan dimulai, buat rencana jalur pipa dan kabel secara menyeluruh sesuai tata letak ruangan. Hindari membuat jalur secara acak karena dapat menyulitkan perawatan di kemudian hari. Pastikan jalur tidak melewati area yang rawan panas, lembap, atau tertekan benda berat.



2. Pilih Ukuran dan Jenis Pipa yang Sesuai

Gunakan pipa dengan diameter dan material yang sesuai dengan kapasitas kabel serta kondisi lingkungan. Pipa yang terlalu kecil dapat merusak isolasi kabel, sedangkan pipa yang terlalu besar akan sulit dipasang dengan rapi.



3. Gunakan Aksesoris Pemasangan yang Tepat

Manfaatkan elbow, coupler, dan clamp untuk memastikan pipa terpasang dengan kuat dan terarah. Jarak antar clamp sebaiknya tidak lebih dari 1 meter agar pipa tidak kendur. Gunakan juga junction box di titik sambungan atau percabangan untuk memudahkan pemeriksaan kabel.



4. Hindari Tikungan Tajam

Buat tikungan pipa dengan sudut halus agar penarikan kabel lebih mudah dan tidak merusak lapisan isolasi. Bila jalur membutuhkan banyak belokan, gunakan pipa fleksibel untuk meminimalkan sambungan.



5. Sisakan Ruang di Dalam Pipa

Pastikan kabel tidak memenuhi seluruh ruang pipa. Sisakan sekitar 30% ruang kosong agar udara dapat bersirkulasi dan kabel tidak saling menekan. Hal ini juga memudahkan jika suatu saat diperlukan penambahan kabel.



6. Lakukan Pengecekan Sebelum Menutup Jalur

Sebelum jalur pipa ditutup dengan plester, dinding, atau lantai, pastikan semua sambungan rapat dan kabel sudah terpasang dengan benar. Uji kontinuitas serta isolasi kabel untuk memastikan tidak ada gangguan atau potensi korsleting.



Rekomendasi Produk Pipa Kabel Listrik yang Tersedia di Website monotaro.id

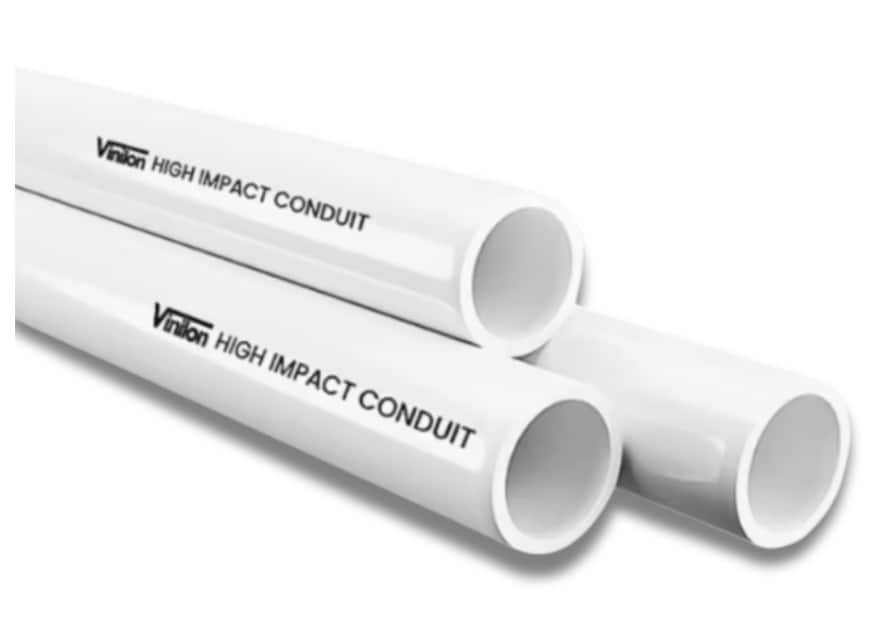

Vinilon Pipa High Impact Conduit 20mm 1pc
SKU S035566649
Harga Rp 14.000
Unit 1pc
Size (mm) 20
Length (m) 2.9
Berat (Kg) 0.5

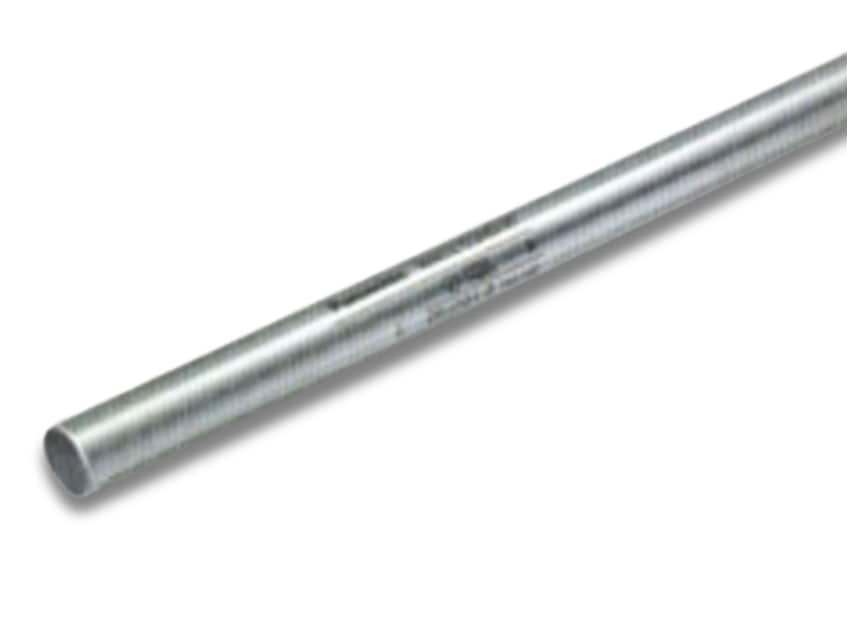

Panasonic Plain Conduit Threadless JIS - E Type DW 825T E 25; 3.66m 1pc
SKU S038095962
Harga Rp 210.789
Model Number DW 825T
Unit 1
Standard JIS-E Type
Size (mm) 25
Length (m) 3.66
Outside Diameter (mm) 25.4
Nominal Wall Thickness
 1.2
Berat (Kg) 2.6

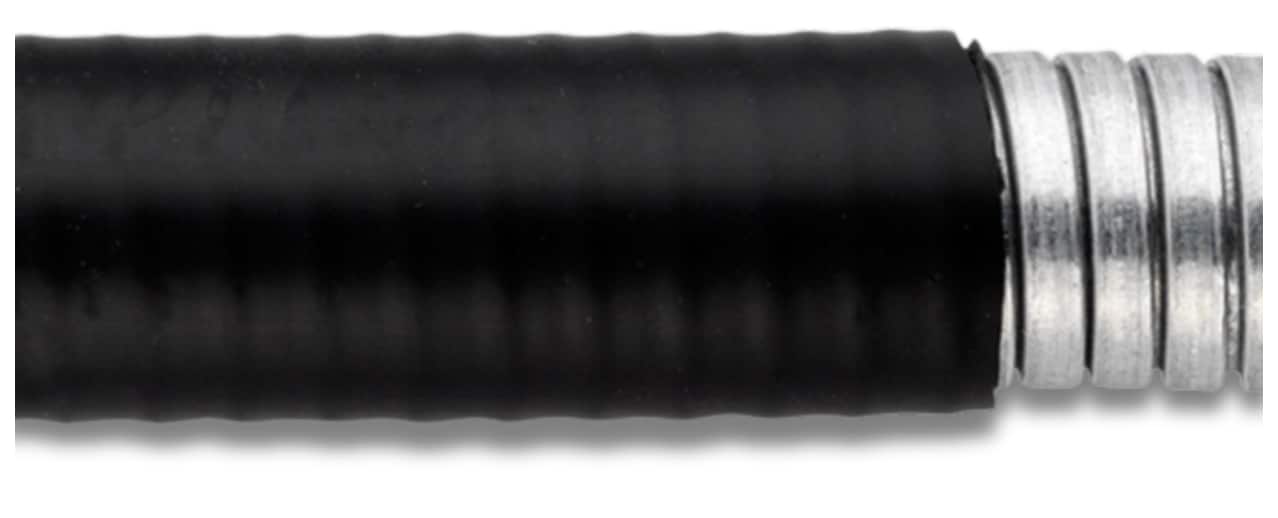

FLEXICON Galvanized Steel PVC Coated Liquid Tight Conduit LTP20B-25M Black 20mm 1roll(25m)
SKU S035764595
Harga

Rp 7.325.889
Model Number LTP20B-25B
Unit 1roll (25m)
Color Black
Nominal Size (mm) 20
Outside Diameter (mm) 21
Inside Diameter (mm) 16
Bend (°) 65
Compression Strength (N) 400
Temperature Range (°C) -20
Berat (Kg) 2.5

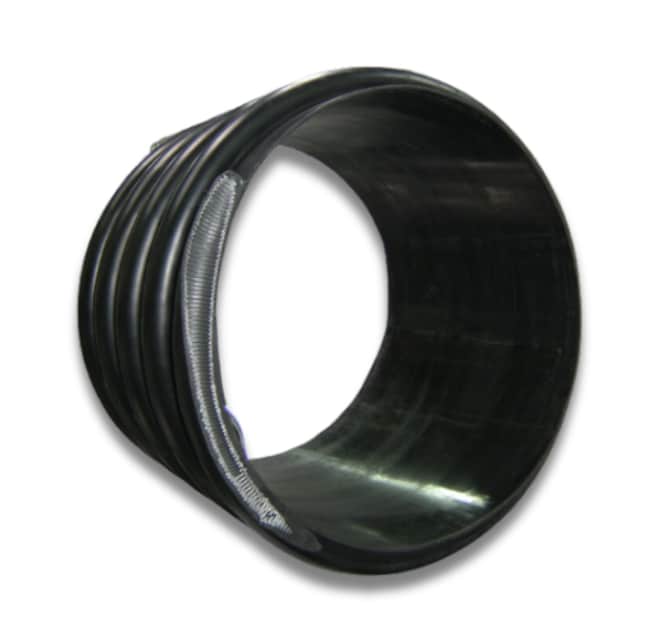

SHUANGLIN Pipa HDPE Spiral SN2 800mm 1pc
SKU S033981161
Harga Rp 3.999.900
Unit 1pc
Ring Stiffness (KN/m²) SN2
Inside Diameter (OD) (mm)
 800
Length (m) 6
Outside Diameter (OD) (mm) 910
Berat (Kg) 12.2

Kesimpulan

Pipa kabel listrik memiliki peran penting dalam menjaga keamanan, kerapian, dan keawetan sistem kelistrikan, baik di rumah, gedung, maupun area industri. Dengan perlindungan yang tepat, kabel terhindar dari kerusakan akibat panas, kelembapan, atau tekanan mekanis, sekaligus meminimalkan risiko korsleting.



Setiap jenis pipa mulai dari PVC, metal, fleksibel, hingga HDPE memiliki karakteristik dan kegunaan tersendiri. Pemilihannya harus mempertimbangkan jenis kabel, kondisi lingkungan, serta tingkat keamanan yang dibutuhkan. Ukuran pipa juga harus disesuaikan dengan kapasitas kabel, dengan menyisakan ruang cukup agar sirkulasi udara lancar dan penarikan kabel lebih mudah.



Selain itu, penggunaan aksesoris pendukung seperti elbow, coupler, clamp, dan junction box membantu memastikan instalasi tetap kuat, rapi, dan mudah dirawat. Dengan mengikuti tips pemasangan yang benar, sistem kelistrikan tidak hanya terlihat profesional tetapi juga lebih aman, efisien, dan tahan lama dalam jangka panjang.
