Bentuk dan Dimensi Sekrup dan Baut

Dian Anggraini - June 12, 2023

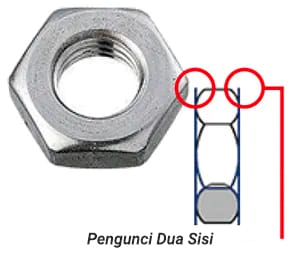

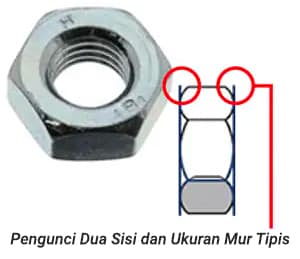

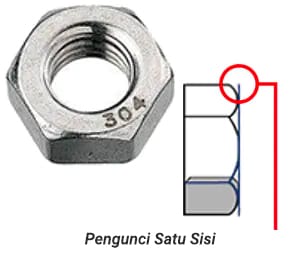

Thinner

Ukuran Diameter Ulir (d)

Ketebalan puncak ulir pada baut umumnya ditunjukkan dengan kode. Kode M3 untuk baut metrik dan W3/8 untuk baut inci. Dalam kode M3, diameter luar sekitar 3mm. Namun, untuk mengonversi antara inci dan milimeter, silakan lihat tabel konversi di bawah ini.

Pitch atau Jarak Ulir

Jarak antara puncak ulir pada baut disebut pitch ulir dan merupakan jarak antara dua puncak ulir berturut-turut pada baut. Jika pitch ulir adalah 1,0 mm, maka itu berarti jarak antara puncak ulir adalah 1,0 mm.

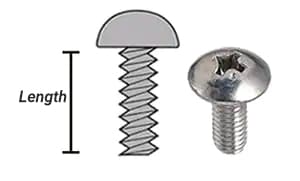

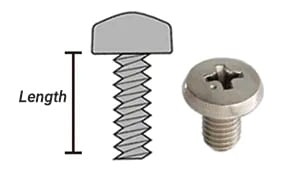

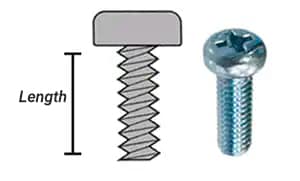

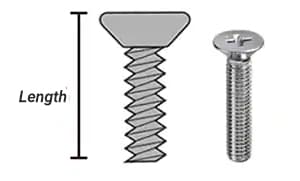

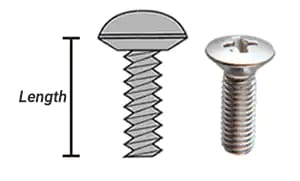

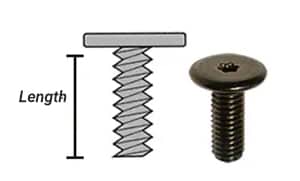

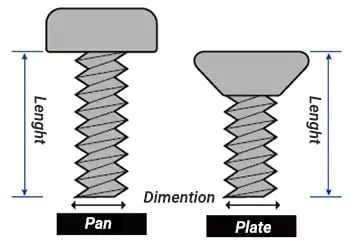

Panjang Baut

Secara dasar, ini mengacu pada panjang batang bawah kepala baut. Untuk baut tanpa kepala, panjang dihitung dari ujung ke ujung. Sedangkan untuk baut dengan kepala, panjang dihitung dari bawah kepala hingga ujung ulir.

Baut dengan lubang heksagonal (Hex socket bolt)

Baut heksagonal (Hex bolt)

Baut Potong (Square-cut bolt)

Baut Denden (Stopping bolt)

Sekrup dengan Lubang Heksagonal untuk Pengunci

Baut kupu-kupu (Butterfly bolt)

Sekrup Dekoratif (Decorative screw)

Sekrup Kecil dengan Kepala Cekung

Baut dengan Mur Pengunci (Flange bolt with washer)

Baut Tapping (Tapping screw)

Sekrup bor (Drilling screw)

Rivet Buta (Blind rivet)

Rivet Datar

Pin Split

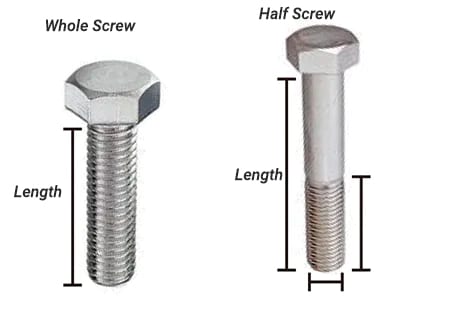

Panjang Ulir

Dalam kasus setengah ulir, tidak semua bagian di bawah kepala memiliki ulir. Oleh karena itu, penting untuk memperhatikan bagian mana dari baut yang merupakan panjang tubuh dan bagian mana yang merupakan panjang ulir.

Panjang Ulir Standar untuk Baut Enam Sudut (Setengah Ulir)

Panjang Leher	Panjang Setengah Benang
hingga 129	d×2+6
130~219	d×2+12
220 atau lebih	d×2+25

Ukuran Lubang Dasar untuk Ulir Standar

Anda dapat memilih ukuran lubang dasar tap berdasarkan panduan di bawah ini:

Ukuran Bor = Ukuran ulir (d) - Pitch ulir Contoh: Untuk ukuran M3 × 0,5, maka 3-0,5 = 2,5mm untuk lubang dasarnya.

Tabel Konversi Inci ke Milimeter

Sebutan	Diameter Ulir (kurang lebih mm)	Jumlah Puncak Ulir (per inchi)	Pitch Ulir (mm)
No.0	1.5	80	0.317
No.1	1.8	72	0.352
No.2	2.1	56	0.453
No.3	2.5	48	0.529
No.4	2.8	40	0.635
No.5	3.1	40	0.635
No.6	3.5	32	0.793
No.8	4.1	32	0.793
No.10	4.8	24	1.058
No.10	4.8	32	0.793
No.12	5.4	24	1.058
1/4(2poin)	6.4	20	1.27
1/4(2poin)	6.4	28	0.907
5/16	7.9	18	1.411
5/16	7.9	24	1.058
3/8(3poin)	9.5	16	1.587
3/8(3poin)	9.5	24	1.058
7/16	11.1	14	1.814
7/16	11.1	20	1.27
1/2(4poin)	12.7	13	1.953
1/2(4poin)	12.7	20	1.27
