Dalam sistem instalasi rumah tangga, pemasangan pipa air panas menjadi bagian penting dari kinerja water heater. Banyak orang berfokus pada pemilihan unit pemanas air, namun sering kali mengabaikan peran sistem perpipaan yang menghubungkannya. Padahal, pipa air panas memiliki fungsi vital untuk menyalurkan air dari water heater menuju titik penggunaan seperti shower, wastafel, atau bathtub dengan aman dan efisien.
Kesalahan dalam cara pasang pipa air panas dapat menimbulkan berbagai masalah mulai dari kebocoran, tekanan air tidak stabil, hingga kerusakan pada komponen water heater akibat suhu dan tekanan yang berlebihan. Karena itu, instalasi pipa air panas tidak bisa dilakukan sembarangan. Diperlukan perencanaan yang matang, pemilihan material pipa yang sesuai, serta penempatan jalur yang tepat agar sistem bekerja optimal.
Dengan memahami cara instalasi pipa air panas water heater yang benar, pengguna dapat memastikan distribusi air panas lebih stabil, efisien energi, dan tahan lama. Selain itu, pemasangan yang sesuai standar juga akan menjaga keamanan pengguna serta memperpanjang umur pemakaian perangkat water heater itu sendiri.
Jenis Sistem Water Heater dan Pengaruhnya pada Instalasi
Sebelum memasang pipa air panas, penting untuk memahami jenis sistem water heater yang digunakan. Setiap tipe memiliki karakteristik dan kebutuhan instalasi berbeda, baik dari segi tekanan air, material pipa, maupun metode penyambungannya. Pemilihan sistem water heater yang tepat akan membantu menentukan jenis pipa, ukuran, serta jalur distribusi air panas yang paling efisien.

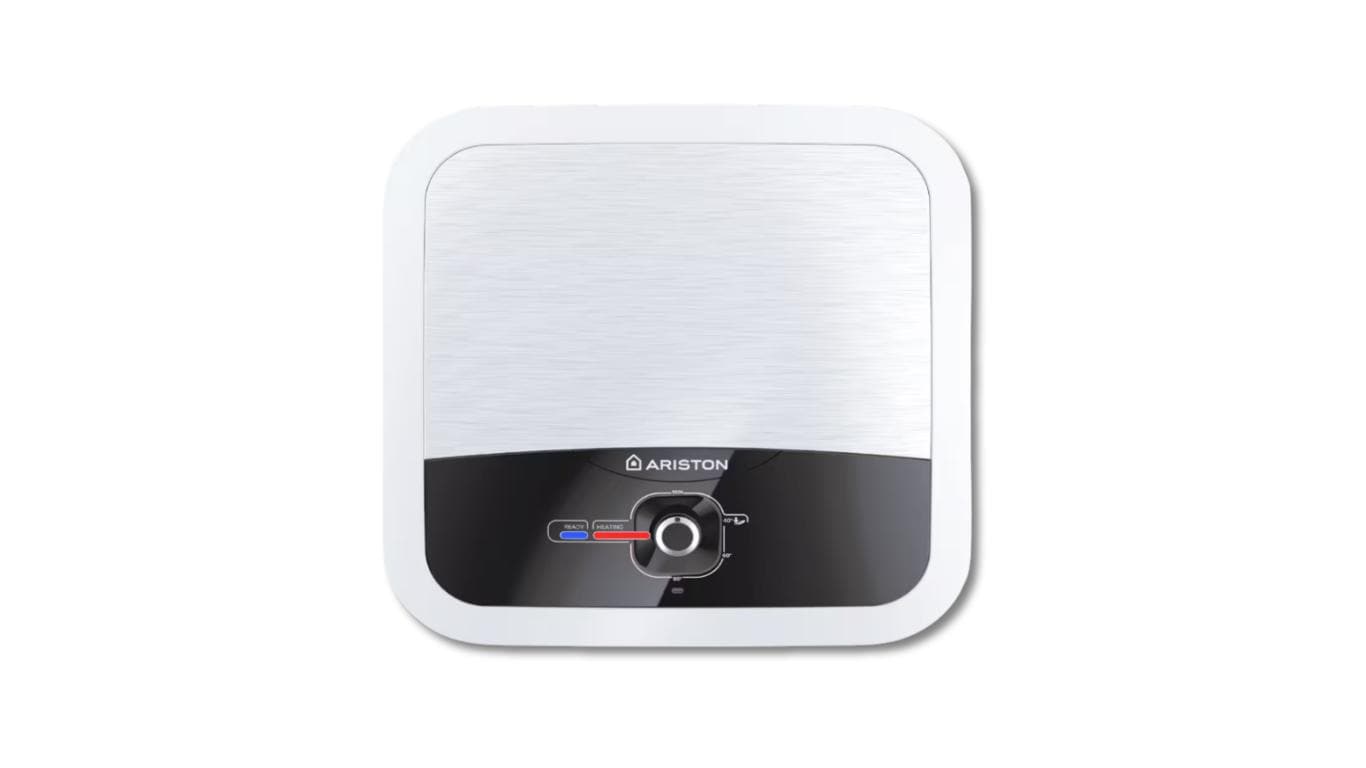

1. Water Heater Listrik
Water heater jenis ini paling banyak digunakan di rumah tangga karena pemasangannya mudah dan tidak membutuhkan gas atau tangki besar. Sistem pemanasannya menggunakan elemen listrik di dalam tangki atau unit instan.
- Kebutuhan Instalasi: cukup dengan pipa bertekanan standar, namun tetap harus tahan panas hingga ±70°C.
- Keunggulan: mudah dipasang, cocok untuk area dengan pasokan listrik stabil.
- Catatan: pastikan sambungan pipa rapat untuk menghindari kebocoran yang bisa menyebabkan korsleting.
Baca Juga: Rekomendasi Water Heater Listrik Terbaik!

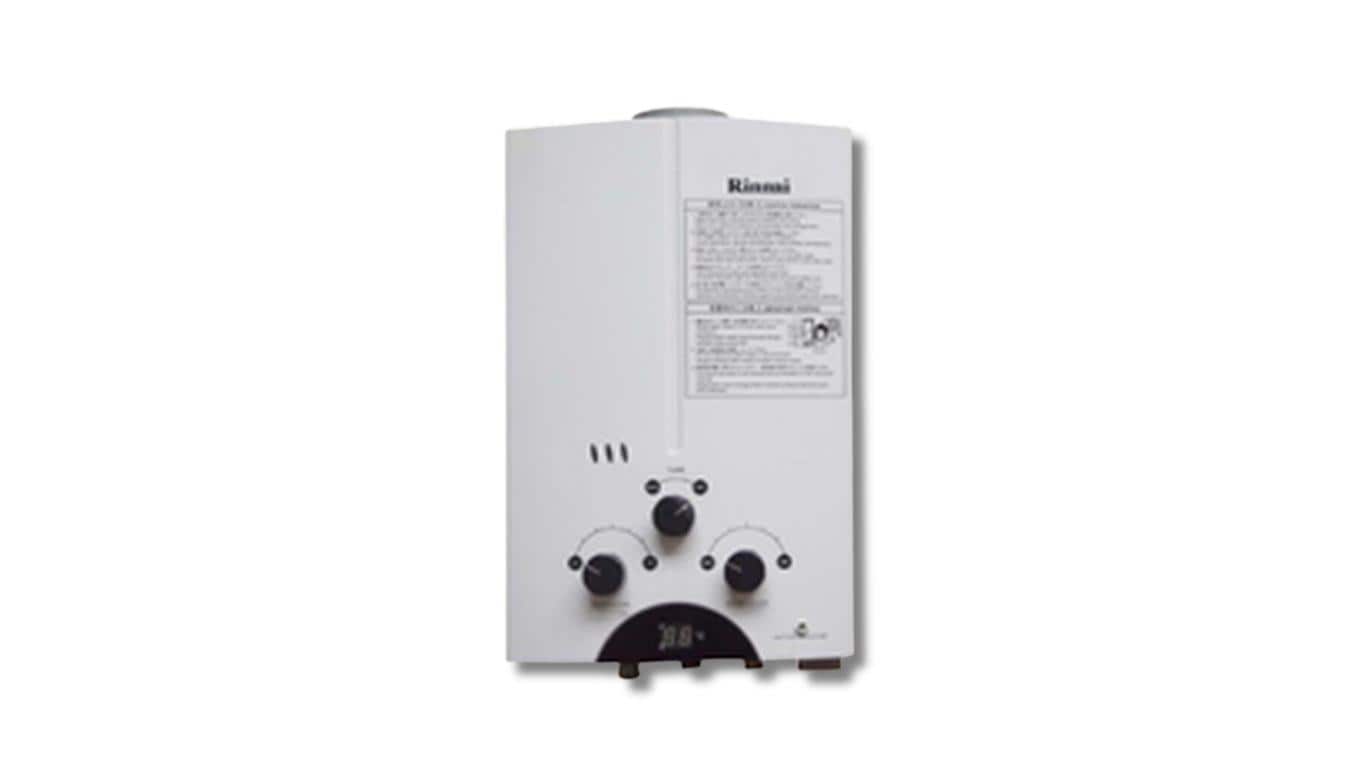

2. Water Heater Gas
Sumber panas berasal dari pembakaran gas LPG atau gas alam, dengan sistem pemanasan cepat saat air mengalir.
- Kebutuhan instalasi: pipa harus tahan suhu tunggi dan dilengkapi ventilasi udara yang baik agar gas buang dapat keluar dengan aman.
- Keunggulan: waktu pemanasan cepat dan efisien untuk kebutuhan air panas besar.
- Catatan: gunakan katup pengaman (safety valve) untuk mencegah tekanan berlebih akibat kenaikan suhu.
Baca Juga: Rekomendasi Water Heater Gas Terbaik!

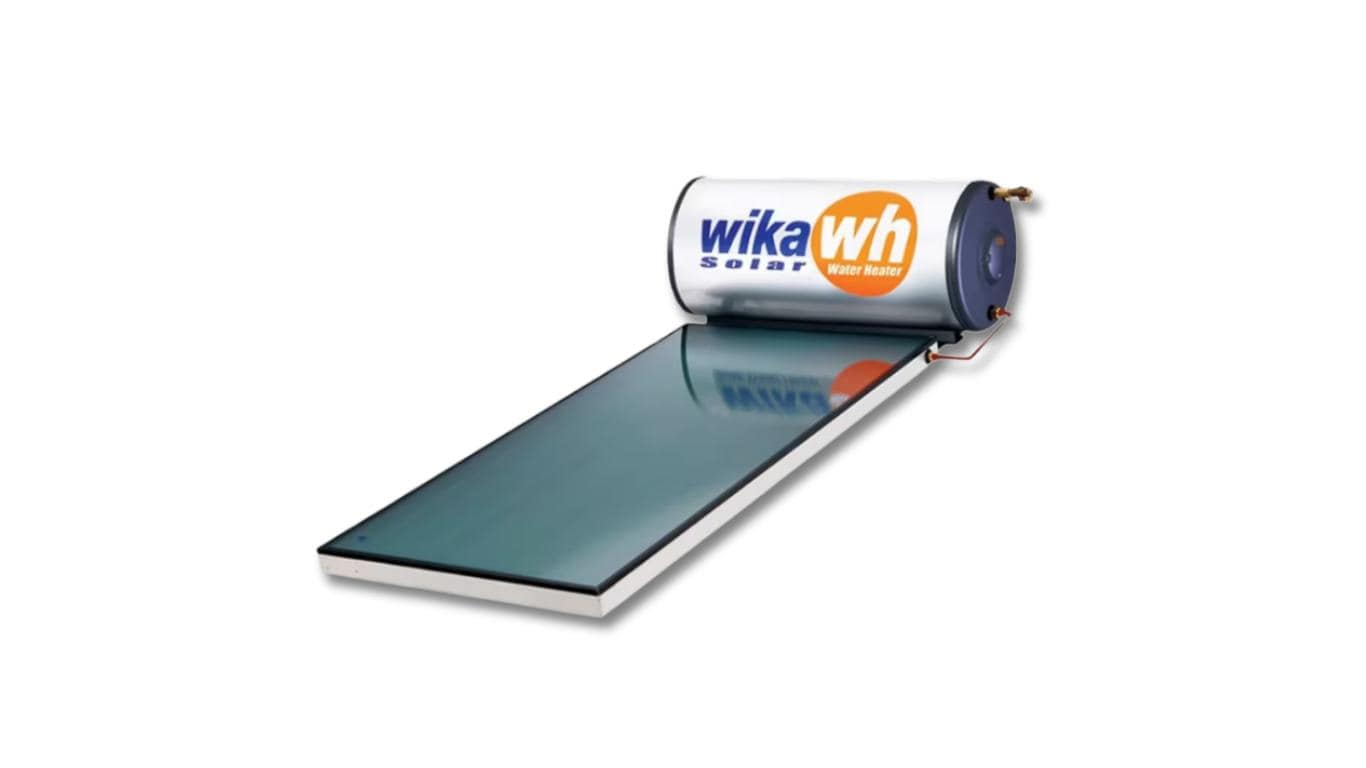

3. Solar Water Heater (Tenaga Surya)
Sistem ini memanfaatkan energi matahari untuk memanaskan air, biasanya menggunakan tangki besar dan kolektor surya di atap.
- Kebutuhan instalasi: pipa harus mampu menahan suhu ekstrem (bisa mencapai >90°C) dan tekanan tinggi akibat ekspansi air panas.
- Keunggulan: hemat energi dan ramah lingkungan.
- Catatan: gunakan pipa PPR atau tembaga dengan isolasi tambahan karena jalur pipa sering terpapar panas matahari secara langsung.
Baca Juga: Water Heater Tenaga Surya Terbaik!

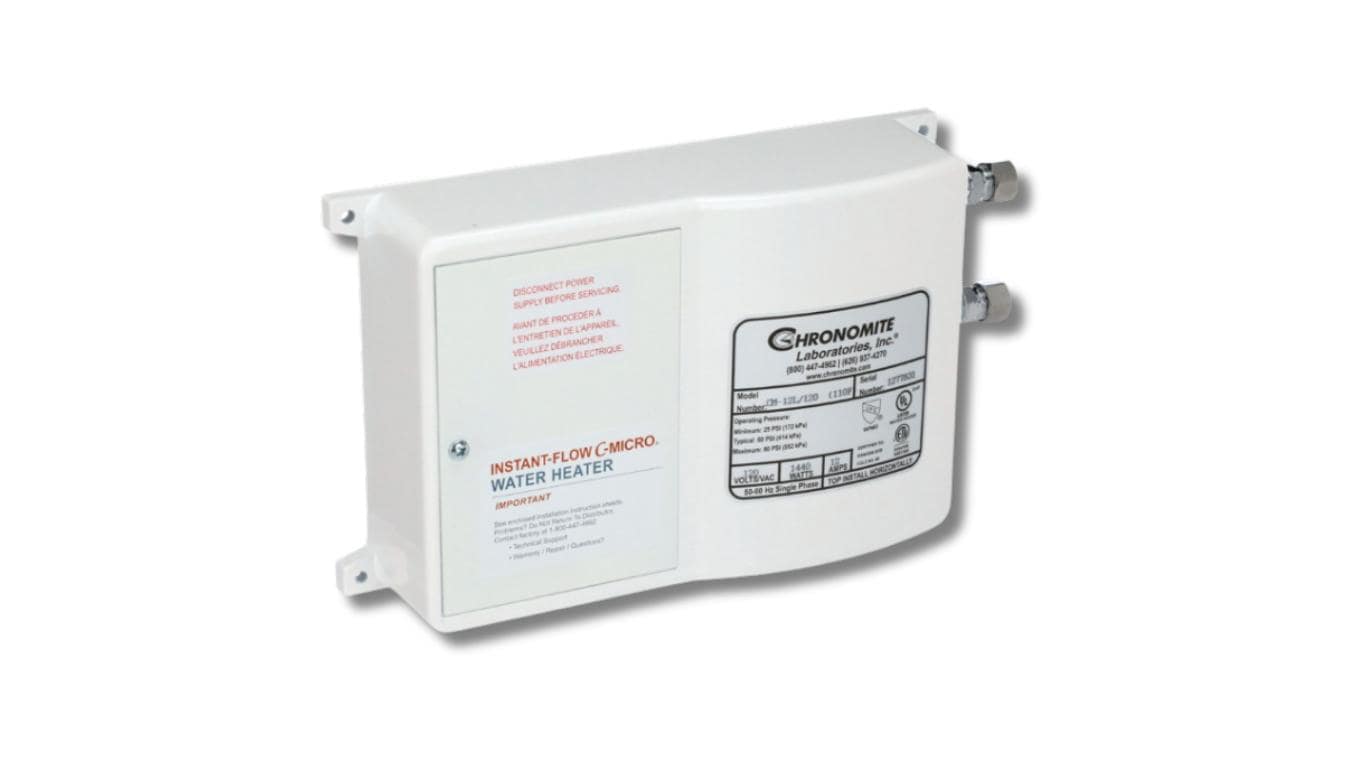

4. Instant (Tankless) Water Heater
Jenis ini memanaskan air secara langsung tanpa tangki penyimpanan, sehingga air panas keluar seketika saat kran dibuka.
- Kebutuhan instalasi: tekanan air harus stabil dan jalur pipa pendek agar aliran panas tidak hilang di perjalanan.
- Keunggunlan: dapat melayani banyak area sekaligus.
- Catatan: perlu perencanaan detail pada ukuran pipa, arah aliran, dan isolasi termal agar efisien.
Baca Juga: Kode Warna Pipa dan Fungsinya
Penempatan Jalur Pipa Air Dingin dan Air Panas
Dalam instalasi pipa air panas untuk water heater, penempatan jalur pipa menjadi faktor penting yang menentukan kenyamanan dan efisiensi sistem. Jalur air dingin (inlet) dan air panas (outlet) harus diatur dengan benar agar tekanan air seimbang, suhu stabil, serta meminimalkan risiko kebocoran atau kerusakan akibat ekspansi suhu.
1. Pahami Aliran Air
- Pipa air dingin (inlet) berfungsi untuk menyalurkan air dari sumber utama (tandon atau jaringan PDAM) menuju ke bagian bawah tangki water heater.
- Pipa air panas (outlet) mengalirkan air panas dari bagian atas tangki ke titik-titik penggunaan seperti shower, wastafel, atau bathtub.
- Biasakan menandai jalur pipa dengan warna biru (dingin) dan merah (panas) agar mudah dibedakan saat perawatan atau perbaikan.
2. Jarak Antar Jalur Pipa
- Pisahkan pipa air dingin dan air panas minimal 10–15 cm untuk mencegah perpindahan panas yang dapat mempengaruhi suhu air dingin.
- Jika pipa dipasang sejajar di dinding atau plafon, pastikan pipa air panas berada di atas pipa air dingin agar panas tidak mengalir ke bawah.
3. Hindari Jalur Pipa Terlalu Panjang
- Usahakan jarak antara water heater dan titik pemakaian air panas tidak terlalu jauh (maksimal 3–5 meter untuk sistem rumah tangga). Semakin panjang jalur pipa, semakin besar kehilangan panas dan tekanan air menurun.
- Jika jarak tidak bisa dihindari, gunakan isolasi pipa atau sistem sirkulasi air panas (hot water circulation) agar air panas selalu siap digunakan.
4. Penempatan Jalur di Dinding atau Plafon
- Untuk instalasi tertutup (in-wall), gunakan duct atau chase pipa agar mudah diakses saat perawatan tanpa merusak dinding.
- Untuk instalasi terbuka, pastikan pipa terlindungi dari panas matahari langsung dan dilengkapi dengan clamp penahan setiap 1–1,5 meter agar tidak melengkung.
- Hindari jalur pipa melalui area dapur, oven, atau sumber panas lain untuk mengurangi risiko kerusakan akibat suhu tinggi.
5. Ketinggian dan Kemiringan Jalur
- Jalur pipa air panas sebaiknya dibuat sedikit miring (1–2°) agar udara tidak terjebak di dalam (menghindari air lock).
- Pastikan posisi pipa air panas tidak lebih tinggi dari titik keluaran air agar aliran tetap lancar.
- Untuk sistem water heater dinding (wall-mounted), arahkan jalur pipa secara horizontal agar tidak menekan fitting dan sambungan.
6. Pemasangan Katup dan Aksesoris Pendukung
- Tambahkan stop valve pada jalur masuk (inlet) dan keluar (outlet) untuk memudahkan perawatan.
- Gunakan check valve (katup satu arah) untuk mencegah aliran balik air panas ke jalur dingin.
- Pasang safety valve (katup pengaman) di sisi air panas untuk melindungi sistem dari tekanan berlebih.
7. Gunakan Isolasi Termal
- Isolasi pipa air panas sangat penting untuk menjaga suhu air tetap stabil dan menghemat energi.
- Gunakan isolasi busa PE atau rubber foam yang tahan panas, terutama jika pipa melewati area luar ruangan atau ruangan ber-AC.
Material Pipa yang Cocok untuk Air Panas
Tidak semua jenis pipa dapat digunakan untuk menyalurkan air panas dari water heater. Suhu tinggi dan tekanan yang dihasilkan saat pemanasan air dapat menyebabkan pipa tertentu melengkung, bocor, bahkan pecah jika tidak sesuai spesifikasinya. Oleh karena itu, penting untuk memilih material pipa air panas yang tahan suhu, tekanan, dan korosi agar instalasi lebih aman serta tahan lama.

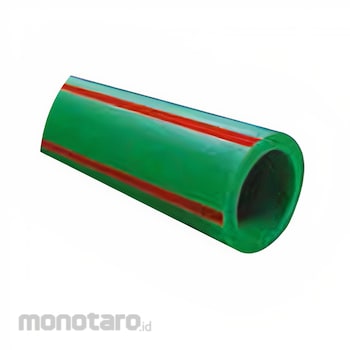

1. Pipa PPR (Polypropylene Random Copolymer)
Pipa PPR menjadi pilihan paling populer untuk instalasi air panas modern. Terbuat dari bahan termoplastik berkualitas tinggi yang mampu menahan suhu hingga 95°C dan tekanan tinggi.
2. Pipa CPVC (Chlorinated Polyvinyl Chloride)
CPVC merupakan versi tahan panas dari PVC biasa, dibuat dengan proses klorinasi tambahan agar lebih kuat terhadap suhu tinggi (hingga 90°C).
3. Pipa Tembaga (Copper Pipe)
Material logam klasik yang terkenal sangat kuat dan tahan terhadap suhu ekstrem hingga lebih dari 100°C.
4. Pipa PEX (Cross-Linked Polyethylene)
Pipa PEX adalah pipa plastik fleksibel yang banyak digunakan pada sistem modern, terutama di negara dengan suhu ekstrem.
5. Pipa Stainless Steel
Alternatif logam modern yang menawarkan ketahanan tinggi terhadap tekanan dan suhu panas.
Tahap Persiapan dan Cara Pemasangan Pipa Air Panas Water Heater
Sebelum memulai instalasi, tahap persiapan menjadi langkah paling krusial dalam memastikan sistem pipa air panas berfungsi dengan baik dan aman. Persiapan yang matang akan mencegah kesalahan teknis seperti kebocoran, tekanan tidak seimbang, atau sambungan yang gagal menahan suhu tinggi.
-
Tahap Persiapan
Sebelum instalasi dimulai, lakukan perencanaan jalur pipa dengan menentukan rute air panas dan dingin sejak awal. Pastikan jalur tidak terlalu panjang agar suhu air tetap stabil, serta pisahkan kedua pipa minimal 10–15 cm untuk mencegah perpindahan panas. Rencanakan posisi fitting seperti elbow, tee, valve, dan union agar aliran efisien dan mudah dirawat.
Selanjutnya, periksa tekanan air dari sumber utama. Tekanan ideal berkisar antara 1–4 bar. Jika melebihi batas, gunakan pressure reducing valve (PRV) agar sistem tetap stabil. Gunakan material tahan panas dan tekanan tinggi seperti pipa PPR, CPVC, atau tembaga. Siapkan juga fitting, valve, isolasi pipa, lem tahan panas, serta bracket penahan setiap 1–1,5 meter.
Untuk alat kerja, gunakan pipe cutter atau gergaji gigi halus, mesin las PPR atau lem CPVC, meteran, waterpass, spidol, teflon tape, dan obeng.
-
Cara Pemasangan Pipa Air Panas Water Heater
- Matikan Sumber Air dan Listrik
Untuk alat kerja, gunakan pipe cutter atau gergaji gigi halus, mesin las PPR atau lem CPVC, meteran, waterpass, spidol, teflon tape, dan obeng.
- Tentukan Posisi Water Heater
- Pasang unit water heater di dinding atau area yang mudah diakses, dekat dengan titik pemakaian air panas (shower, wastafel, atau bak mandi).
- Jarak ideal ke titik penggunaan maksimal 3–5 meter agar panas tidak banyak terbuang.
- Pasang Jalur Pipa Air Dingin (Inlet)
- Hubungkan pipa air dingin dari sumber utama ke inlet water heater (biasanya ditandai warna biru).
- Pasang stop valve pada jalur ini untuk mengatur aliran air ke unit.
- Tambahkan check valve untuk mencegah air panas kembali masuk ke pipa air dingin.
- Pasang Jalur Pipa Air Panas (Outlet)
- Sambungkan pipa dari outlet water heater (biasanya warna merah) menuju titik-titik penggunaan air panas.
- Pastikan sambungan pipa rapat dan lurus agar tidak terjadi tekanan balik.
- Pasang safety valve di jalur keluar untuk mengantisipasi tekanan berlebih.
- Gunakan isolasi pipa panas di seluruh jalur untuk mengurangi kehilangan panas dan mencegah risiko luka bakar saat disentuh.
- Penyambungan Pipa
- Untuk pipa PPR, gunakan mesin heat fusion. Panaskan ujung pipa dan fitting selama 5–7 detik, lalu tekan hingga menyatu tanpa celah.
- Untuk pipa CPVC, gunakan primer dan lem khusus tahan panas. Oleskan secara merata dan sambungkan segera sebelum lem mengering.
- Pastikan sambungan bersih, rata, dan tidak ada sisa lem di bagian dalam pipa.
- Pasangan Bracket dan Penyangga
- Gunakan bracket atau clamp untuk menopang pipa setiap 1-1.5 meter.
- Hindari penekanan berlebih pada sambungan agar pipa tidak melekung akibat ekspansi suhu.
- Uji Tekanan dan Kebocoran
- Setelah semua jalur terpasang, buka aliran dingin secara perlahan.
- Periksa apakah ada kebocoran di setiap sambungan.
- Nyalakan water heater dan biarkan air panas mengalirkan beberapa menit untuk memastikan suhu dan tekanan stabil.
- Finishing dan Isolasi
- Setelah sistem berfungsi normal, tutup jalur pipa dengan isolasi panas di seluruh bagian pipa air panas.
- Rapikan jalur pipa agar muda diakses untuk perawatan di kemudian hari.
- Matikan Sumber Air dan Listrik
Kesalahan Umum Saat Memasang Pipa Air Panas
-
Tidak Memisahkan Jalur Air Panas dan Dingin
Banyak instalasi menempatkan kedua pipa terlalu berdekatan, sehingga panas berpindah ke pipa dingin dan menurunkan efisiensi sistem.
- Menggunakan Material Pipa yang Tidak Sesuai
Pipa PVC biasa sering digunakan karena murah, padahal tidak tahan suhu tinggi dan mudah melengkung atau bocor. Gunakan PPR, CPVC, atau tembaga.
- Jalur Pipa Terlalu Panjang atau Banyak Lekukan
Setiap sambungan dan tikungan memperlambat aliran dan menyebabkan kehilangan panas. Pastikan jalur sesingkat dan seefisien mungkin.
- Tanpa Isolasi Panas
Tidak melapisi pipa dengan isolasi menyebabkan panas cepat hilang, terutama jika pipa melewati ruangan terbuka atau dingin.
- Pemasangan Tanpa Katup Pengaman (Safety Valve)
Mengabaikan komponen seperti safety valve atau check valve bisa menimbulkan tekanan berlebih dan berisiko merusak sistem.
- Sambungan Kurang Rapat atau Tidak Rata
Potongan pipa yang miring dan lem yang tidak merata sering menjadi penyebab kebocoran di kemudian hari.
- Tidak Menguji Sistem Sebelum Penutupan
Banyak instalator menutup dinding sebelum memastikan tidak ada kebocoran atau tekanan abnormal. Uji aliran dan suhu air sebelum finishing.
Rekomendasi Produk Terkait yang Tersedia di monotaro.id
![]() |

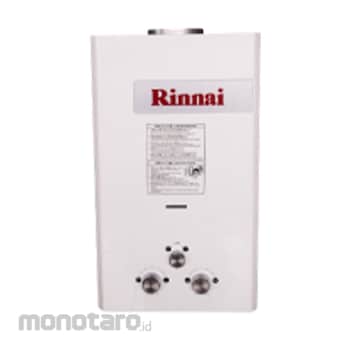

Rinnai Gas Water Heater REU-10CF 1unit |
SKU |
|
Harga |
Rp 3.599.900 |
Model Number |
REU-10CF |
Unit |
1unit |
Dimension (mm) |
625x350x210 |
Capacity (L) |
10 |
Berat (Kg) |
11.4 |
![]() |

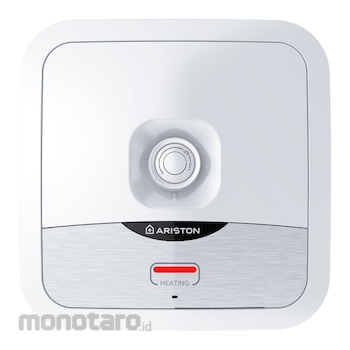

Ariston Andris 2 B Electric Water Heater AN2 30 B 350 ID 30L 1unit |
SKU |
|
Harga |
Rp 2.899.900 |
Model Number |
AN2 30 B 350 ID |
Unit |
1 unit |
Capacity (L) |
30 |
Power (W) |
350 |
Berat (Kg) |
15.0 |
![]() |

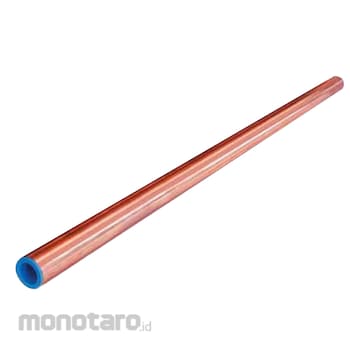

Brassco Pipa Tembaga Batangan ASTM B819 Type K 3/8inch, 0.89mm 1pc |
SKU |
|
Harga |
Rp 429.900 |
Unit |
1pc |
Outer Diameter (inch) |
3/8 |
Outer Diameter (mm) |
9.50 |
Thickness (mm) |
0.89 |
Length (m) |
5.8 |
Berat (Kg) |
4.0 |
Kesimpulan
Pemasangan pipa air panas pada sistem water heater bukan hanya soal menyambungkan saluran air, tetapi juga menyangkut keamanan, efisiensi energi, dan umur sistem secara keseluruhan. Mulai dari tahap perencanaan jalur, pemilihan material pipa, hingga pemasangan fitting dan isolasi, setiap langkah harus dilakukan sesuai standar.
Gunakan pipa tahan panas seperti PPR, CPVC, atau tembaga, pisahkan jalur air dingin dan panas dengan jarak cukup, serta pasang katup pengaman (safety valve) dan isolasi termal untuk menjaga suhu air tetap stabil. Hindari kesalahan umum seperti sambungan tidak rapat, jalur terlalu panjang, atau tidak melakukan uji tekanan sebelum finishing.
Dengan memahami dan menerapkan cara pasang pipa air panas water heater yang benar, Anda dapat memastikan air panas mengalir stabil, sistem lebih hemat energi, dan perangkat water heater tahan lama tanpa masalah kebocoran atau kerusakan akibat tekanan berlebih.
