Fitting Pipa


Fitting pipa adalah komponen yang digunakan untuk menghubungkan, mengubah arah, mengatur aliran, atau membagi jalur pipa. Umumnya terbuat dari baja, tembaga, PVC, CPVC, PP-R, atau bahan lain sesuai jenis fluida dan tekanan kerja.



Jenis Fitting Fungsi Keterangan
Elbow 45°, Elbow 90°, Elbow 180° Mengubah arah Membelokkan arah aliran pipa. Elbow bisa tipe long radius atau short radius.
Coupling, Union Menghubungkan pipa lurus Coupling : sambungan permanen. Union : sambungan yang bisa dibuka tutup.
Tee, Cross Membagi aliran Tee : membagi 1 jalur menjadi 2. Cross : membagi menjadi 3 jalur.
Reducer, Reducing Tee Mengubah diameter Concentric reducer untuk posisi horizontal dan Eccentric reducer untuk mencegah penumpukan udara/fluida.
Cap, Plug Menutup ujung pipa Cap menutup luar pipa, plug menutup dari dalam ulir.
Valve, Flange dengan blind Kontrol aliran Valve untuk buka/tutup aliran dan blind flange untuk menutup sementara.



fitting pipa

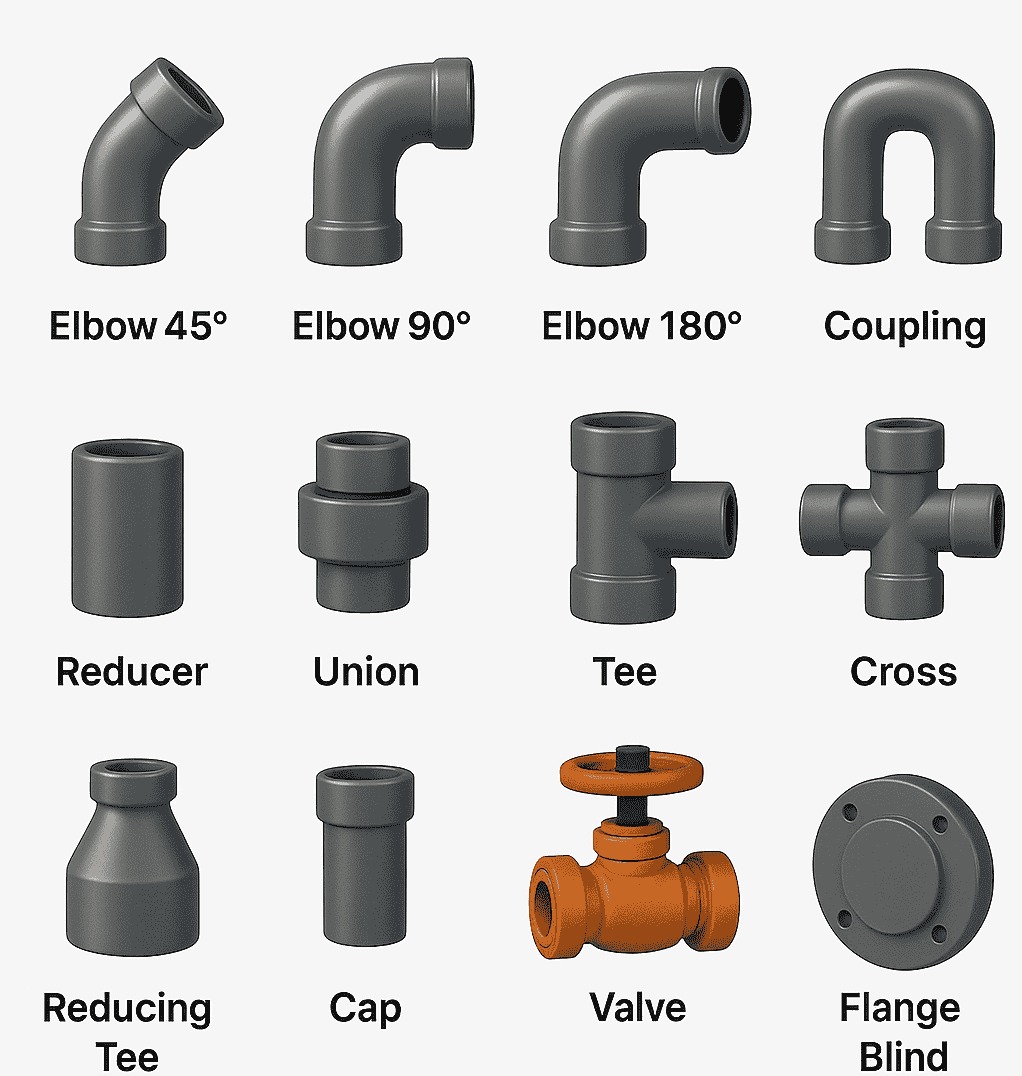

Gambar. Jenis-Jenis Fitting Pipa



Sambungan Pipa



Sambungan pipa adalah komponen yang digunakan untuk menyatukan dua atau lebih pipa agar fluida (air, gas, minyak, atau uap) dapat mengalir di dalamnya dengan aman sesuai kebutuhan sistem.

Metode Deskripsi Kelebihan Kekurangan
Ulir (Threaded) Menggunakan ulir eksternal & internal (NPT, BSP) Pemasang mudah, tanpa las Rentan bocor pada tekanan tinggi
Las (Welded) Menyatukan pipa dengan penjelasan (but weld, socket weld) Kuat & tahan tekanan tinggi Pemasangan butuh tenaga ahli & alat las
Flange Menggunakan pelat cincin (flange) & baut Mudah dibongkar pasang, kuat Butuh ruang lebih untuk pemasangan
Compression Menggunakan mur & cincin ferrule untuk menjepit pipa Cepat & tanpa panas Kurang cocok untuk tekanan sangat tinggi
Solvent Cement Menggunakan lem khusus (PVC, CPVC) Praktis untuk pipa plastik Tidak bisa dibongkar ulang
Push-Fit Pipa masuk ke fitting dengan mekanisme pengunci Pemasangan cepat, tanpa alat khusus Biaya fitting relatif mahal



Jenis-Jenis Sambungan Pipa

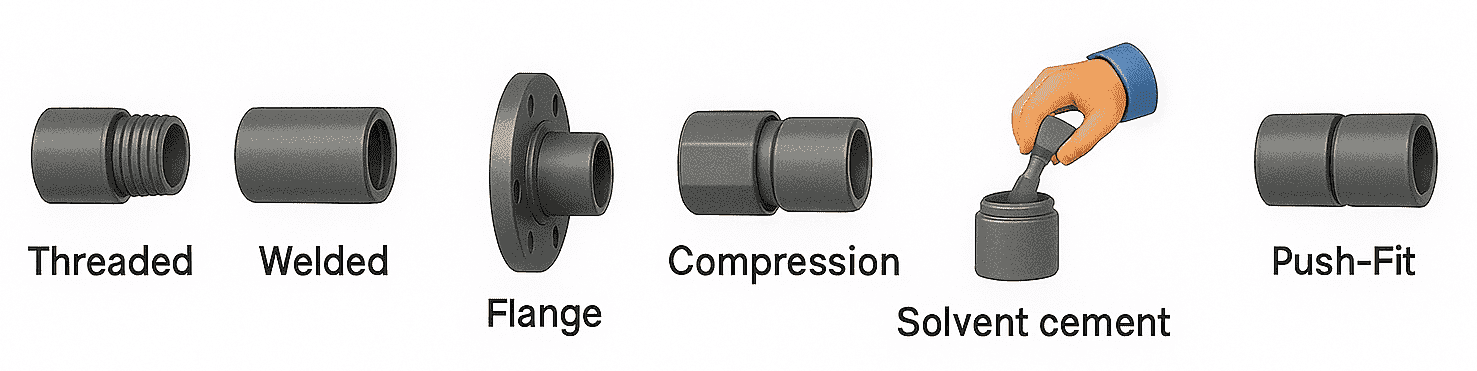

Gambar. Jenis-Jenis Sambungan Pipa



Aplikasi & Material Cocok untuk Masing-Masing Sambungan



Jenis Sambungan Material Pipa yang Cocok
(Threaded) Sambungan Berulir Pipa baja galvanis, pipa besi cor, pipa kuningan, pipa PVC (ulir khusus)
(Welded) Sambungan Las Pipa baja karbon, baja tahan karat (stainless steel)
(Flange) Sambungan Cincin Baja karbon, baja tahan karat, PVC berflange
(Compression) Sambungan Kompresi Tembaga, PEX, pipa plastik kecil (PVC, CPVC)
(Solvent Cement) Sambungan Lem PVC, CPVC, ABS
(Push-Fit) Sambungan Tekan-Pasang PEX, CPVC, pipa plastik modern



contoh Sambungan pipa

Gambar. Contoh Penggunaan Sambungan
