Ketelitian dan Cara Baca Skala Jangka Sorong

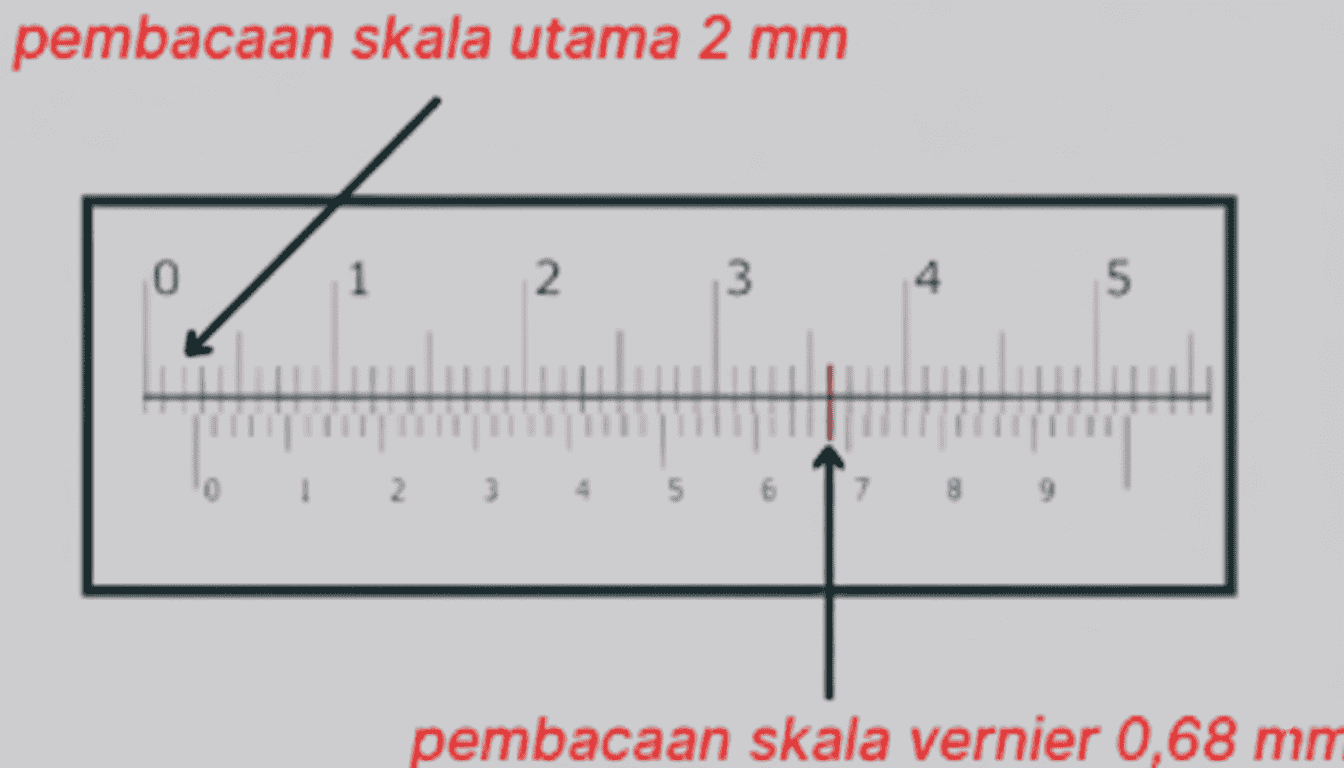

Keterangan Gambar:

• Pada gambar, angka 0 pada skala vernier (bawah) berada sedikit setelah angka 2 mm pada skala utama (atas). Artinya skala utama adalah 2 mm.
• Skala vernier (nonius scale) ada di bagian bawah, dengan angka 0 - 10. Cara bacanya yaitu cari garis pada skala vernier yang tepat sejajar dengan garis skala utama.
• Pada gambar, garis ke-7 pada skala vernier sejajar dengan garis skala utama. Setiap garis skala vernier bernilai 0,01 mm x nomor garis (dalam contoh ini resolusi 0,01 mm). Maka hasilnya = 0,68 mm

Keterangan Gambar:

• Skala utama (main scale) ada di batang caliper (seperti penggaris)
• Pada gambar, angka 0 pada dial sudah melewati angka 13 mm di skala utama. Jadi pembacaan skala utama = 13 mm
• Skala dial (dial scale) adalah lingkaran dengan jarum penunjuk, untuk membaca pecahan millimeter. Tiap garis kecil pada dial bernilai 0,02 mm (tertulis di tengah yaitu 0,02 mm)
• Jarum menunjuk ke angka 7 pada dial. Perhitungannya 7 x 0,02 mm = 0,14 mm. Jadi, pembacaan skala dial adalah 0,14 mm

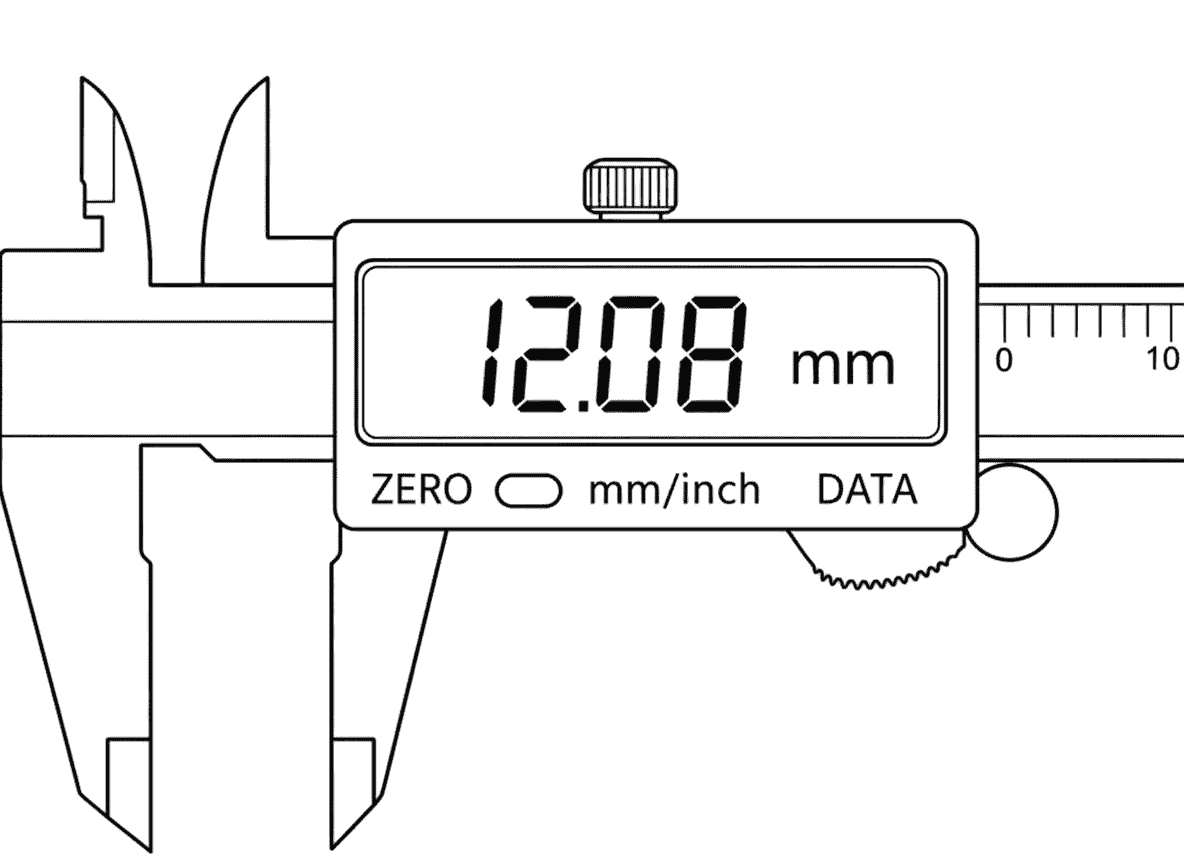

Keterangan Gambar:

• Digital caliper atau kaliper digital adalah yang paling mudah dibaca dari jenis kaliper lainnya, karena menggantikan dial analog dengan tampilan digital.
• Cara membaca caliper digital sangat mudah dan tidak memerlukan perhitungan matematika karena akan otomatis ditampilkan pada layar. Banyak kaliper digital memungkinkan Anda memilih apakah pengukuran ditampilkan sebagai milimeter, sentimeter, atau inci.

Fitur umum:

• Zero (reset ke 0 sebelum ukur)
• Unit → mm ↔ inch
• Data output → transfer ke PC/alat ukur lain.
