Mengukur dengan Jangka Sorong: Panduan Praktis dengan Gambar dan Video

Salah satu alat ukur yang banyak digunakan oleh pekerja industri dan teknik adalah Caliper. Caliper ada 2 jenis yaitu caliper digitar dan vernier caliper atau lebih dikenal dengan sebutan jangka sorong. Dalam artikel ini kita akan membahas tentang jangka sorong dari cara penggunaan hingga cara baca hasil pengukurannya. Bagi Anda yang belum tahu tentang jangka sorong, mari simak baik-baik artikel ini.





Pengertian Jangka Sorong



Sebelum mengetahui cara penggunaanya, pastikan Anda sudah tahu Apa itu jangka sorong? Jangka sorong adalah alat pengukur presisi yang digunakan untuk mengukur skala panjang, diameter luar, diameter dalam, dan kedalaman dari suatu benda. Alat ini dikenal memiliki pengukuran dengan akurasi tinggi. Alat ini juga bisa Anda gunakan untuk mengukur benda-benda yang tidak bisa diukur menggunakan penggaris.

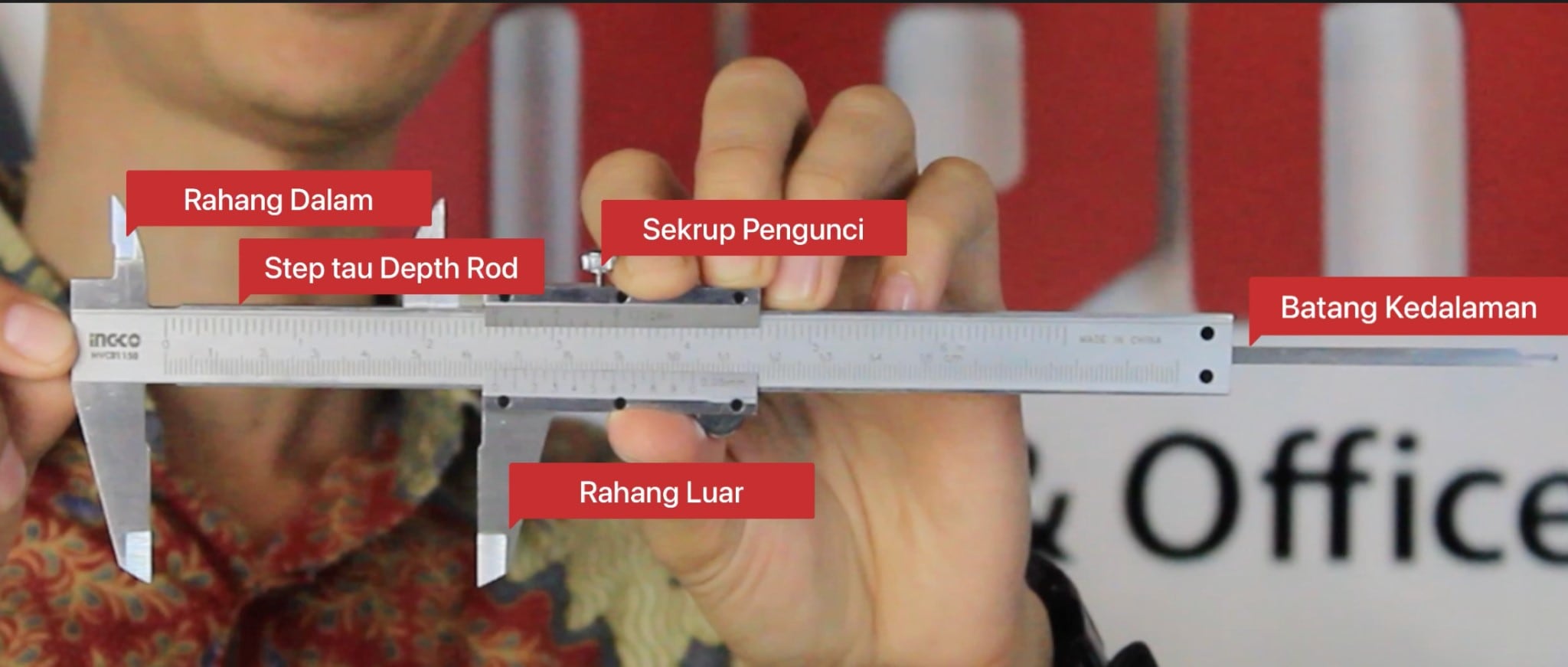

Bagian-Bagian Jangka Sorong





Sebelum melakukan pengukuran, pastikan Anda juga sudah tahu bagian-bagian yang ada pada jangka sorong. Berikut ini adalah bagian-bagian utama jangka sorong beserta fungsinya:





1. Skala Utama

Skala utama biasanya terletak pada bagian atas jangka sorong. Skala utama terdiri dari dua bagian yaitu skala atas dan skala bawah. Skala atas digunakan untuk pengukuran dalam milimeter atau inci, sedangkan skala bawah digunakan untuk pengukuran dalam fraksi inci atau satuan lainnya.



2. Skala Nonius

Skala nonius terletak di rahang geser bawah pada jangka sorong. Skala ini berfungsi untuk meningkatkan akurasi pada pengukuran dengan presisi lebih tinggi yang ditentukan dalam satuan mm atau inchi.



3. Rahang Luar

Terletak pada bagian bawah jangka sorong yang berfungsi untuk mengukur bagian luar seperti diameter, lebar, dan panjang dari suatu benda.



4. Rahang Dalam

Terletak pada bagian atas jangka sorong yang berfungsi untuk mengukur bagian dalam seperti diameter benda atau bagian celah-celah kecil dari suatu benda.



5. Batang Kedalaman

Berfungsi untuk mengukur kedalaman dari suatu benda seperti tabung, kaleng atau lainnya. Bentuknya seperti jarum kecil yang terletak dibagian paling bawah jangka sorong.



6. Step atau Depth rod

Merupakan batang kecil yang terletak di dalam rahang yang fungsinya untuk mengukur kedalaman dari permukaan tertentu. Depth rod ini hanya bisa terlihat jika rahang terbuka. Tapi saat anda menggeser slider dan rahang mulai membuka, maka depth rod mulai muncul dari  bagian belakang . Batang ini terhubung ke slider, sehingga panjang pendek depth rod dipengaruhi oleh pergeseran slider.



7. Sekrup Pengunci

Terletak sejajar dengan rahang atas caliper berbentuk bulat. Berfungsi untuk mengunci atau sebagai penahan agar benda yang diukur tidak bergeser sehingga pengukuran yang dihasilkan akurat.



Baca Juga : Perbedaan Jangka Sorong dan Mikrometer Sekrup

Cara Penggunaan Jangka Sorong



Seperti yang sudah dijelaskan di atas, setiap bagian pada jangka sorong memiliki fungsi yang berbeda. Misalnya Anda ingin mengetahui besar ukuran diameter luar dari suatu benda, tentunya yang Anda gunakan adalah bagian rahang bawah jangka sorong.



Anda bisa ikuti langkah-langkah di bawah ini :

• Siapkan jangka sorong dan benda yang akan diukur. Pastikan jangka sorong yang akan digunakan dalam kondisi baik dan terkalibrasi dengan benar.

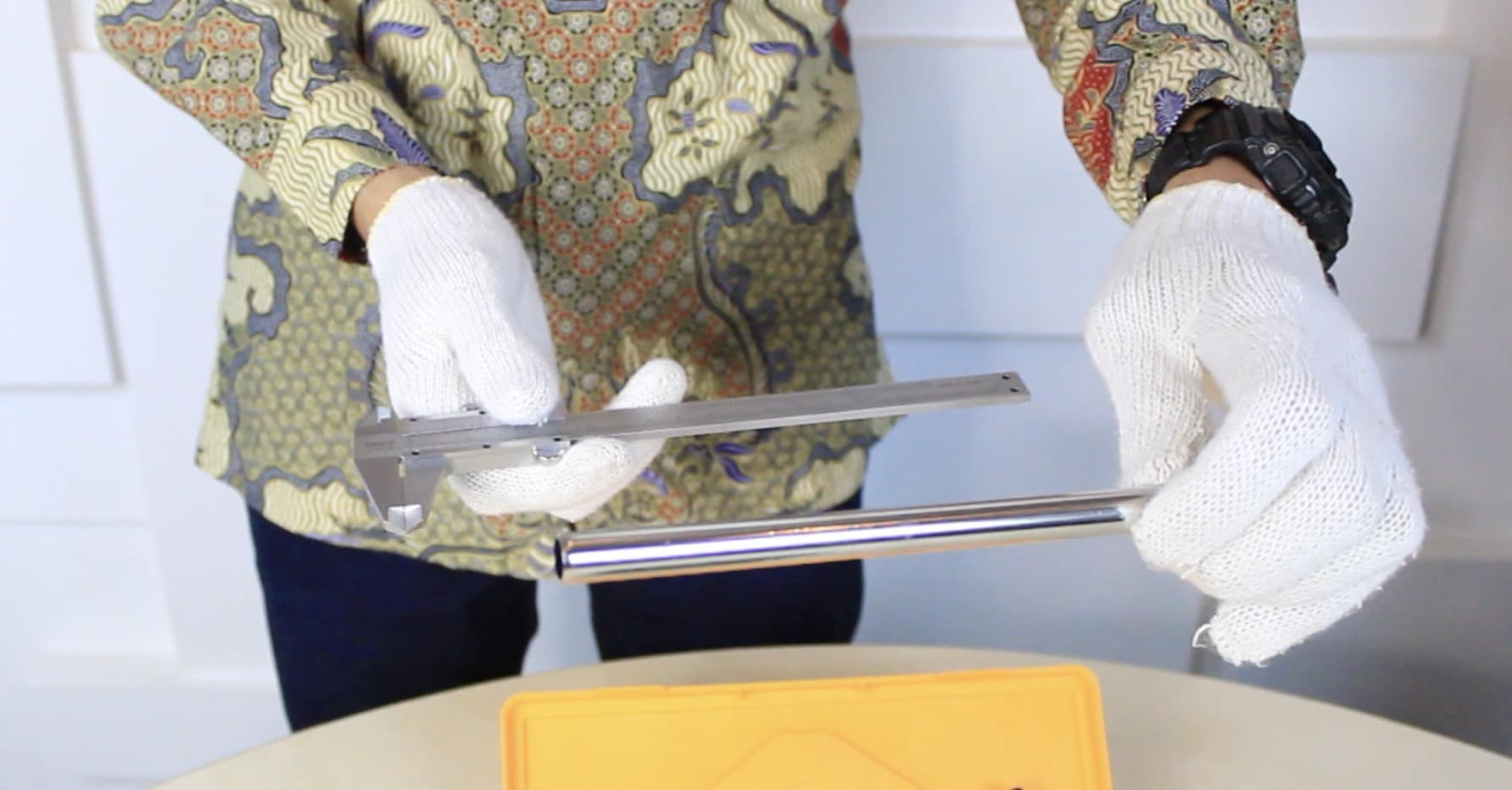

• Buka rahang sorong dengan menggeser slider menggunakan tangan. Untuk menghindari agar tangan tidak terluka sebaiknya gunakan sarung tangan karena jangka sorong ini terbuat dari besi dan sedikit tajam. Sarung tangan juga berfungsi untuk menahan aliran panas tubuh manusia ke jangka sorong agar pengukuran lebih akurat karena tidak terjadi pemuaian akibat aliran panas tersebut.

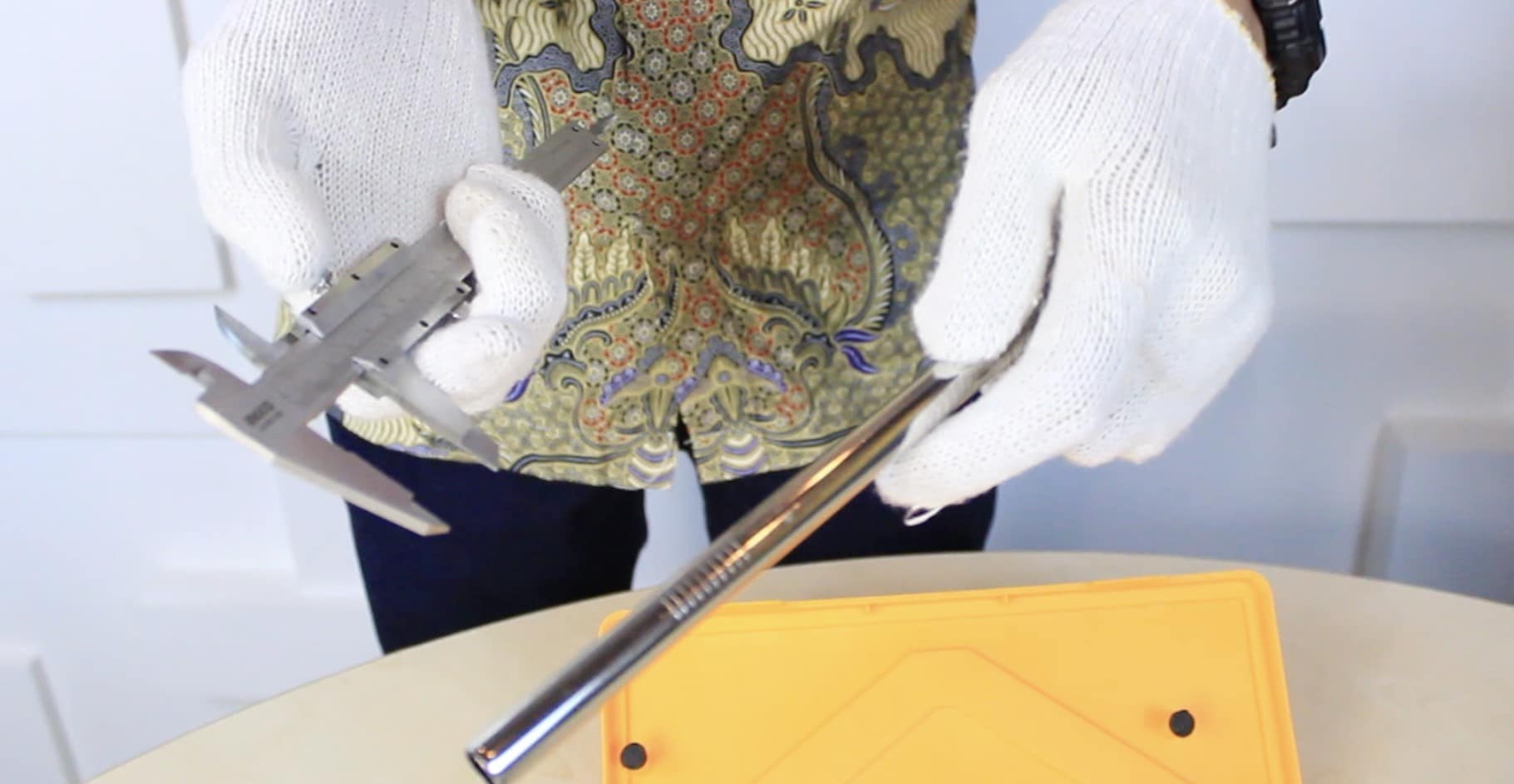

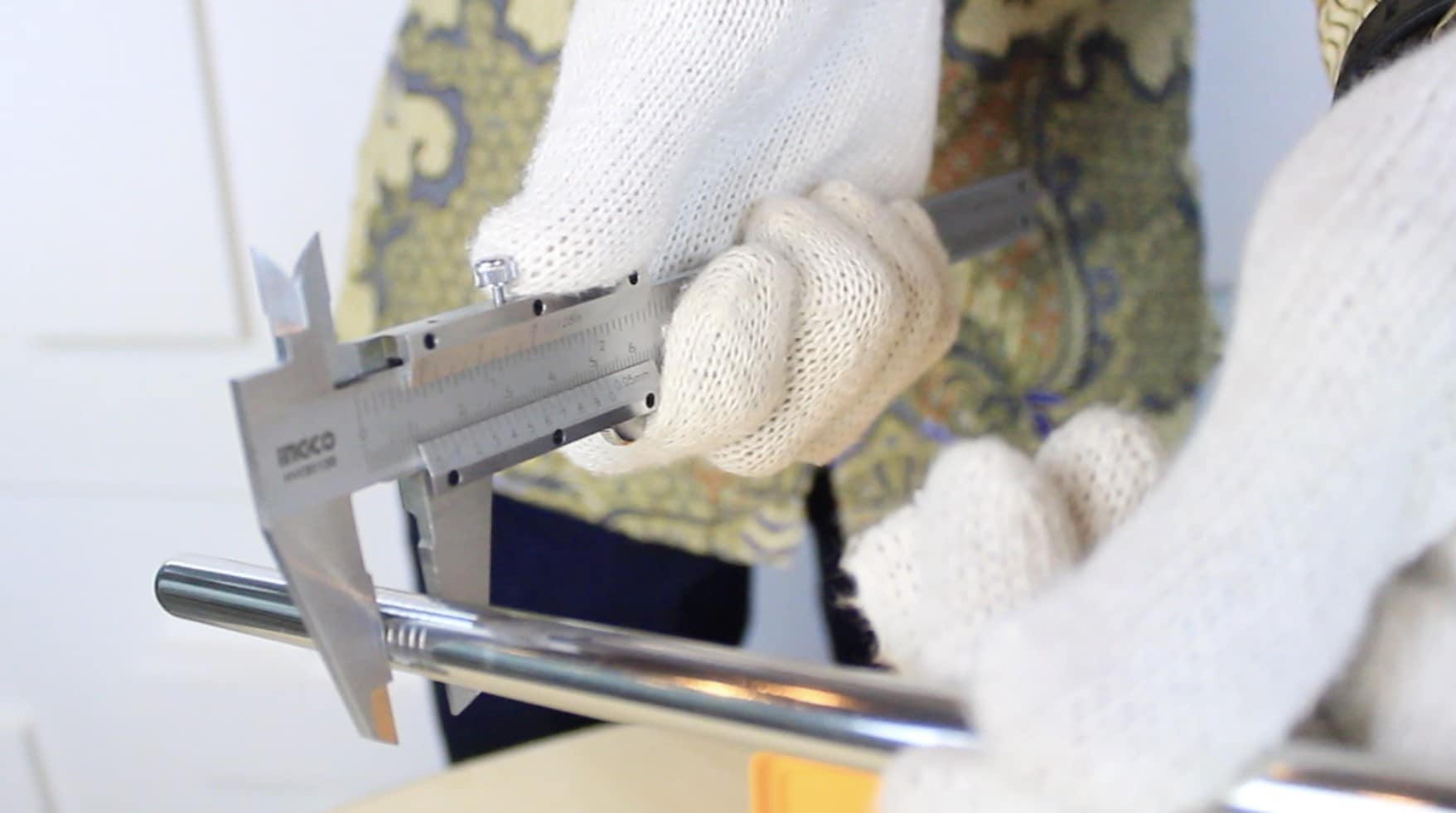

• Selanjutnya letakkan benda yang akan diukur ditengah-tengah rahang bawah yang sudah terbuka. Dalam kasus ini kita akan mengukur diameter luar dari sedotan besi.

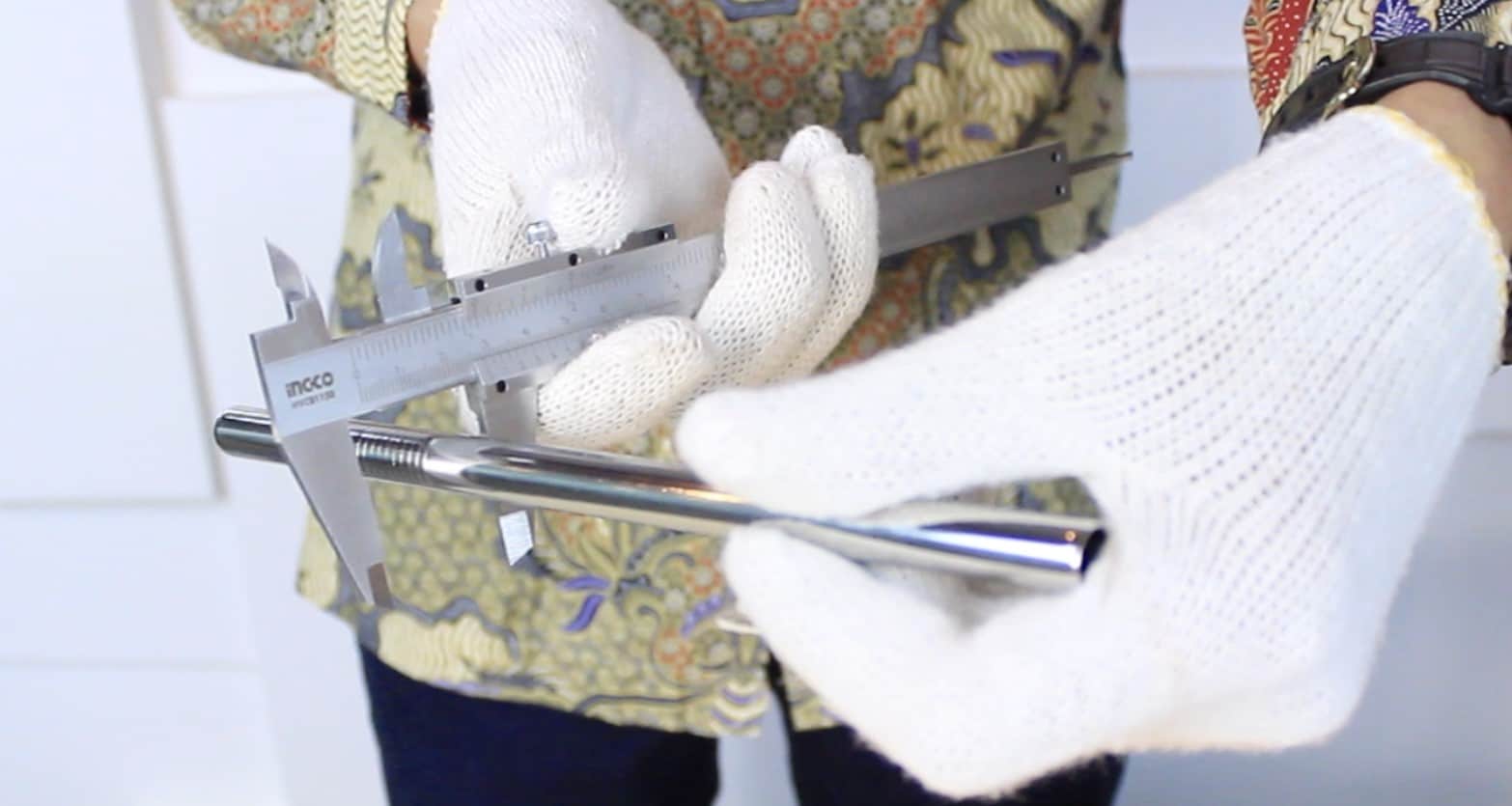

• Setelah itu putar roda pengunci yang ada di bagian samping rahang atas. Kunci rahang hingga benda benar-benar terhimpit rapat dan tidak bergeser.




• Pastikan jangka sorong sejajar dengan benda yang akan diukur agar hasil yang didapatkan akurat.
• Baca hasil pengukuran. Lihat garis angka yang ditunjukkan pada skala utama dan skala nonius.



Baca Juga : Ketahui Lebih Lanjut Tentang Jangka Sorong Digital



Cara Baca Hasil Pengukuran Pada Jangka Sorong



Untuk membaca hasil pengukuran pada jangka sorong yang perlu Anda perhatikan adalah angka pada skala utama dan lihat garis mana pada skala vernier yang berada di posisi yang sejajar dengan garis pada skala utama. Hal ini perlu sekali diperhatikan untuk memberikan bagian desimal dari hasil pengukuran Anda.



Baik, berikut adalah cara baca hasil pengukuran vernier caliper :

• Pertama lihat tingkat ketelitian jangka sorong yang Anda gunakan. Dalam kasus ini, jangka sorong yang digunakan memiliki tingkat ketelitian 0,05mm.




• Perhatikan baik-baik garis angka yang ada pada skala utama dan garis angka yang berada di sebelah kiri rahang geser.

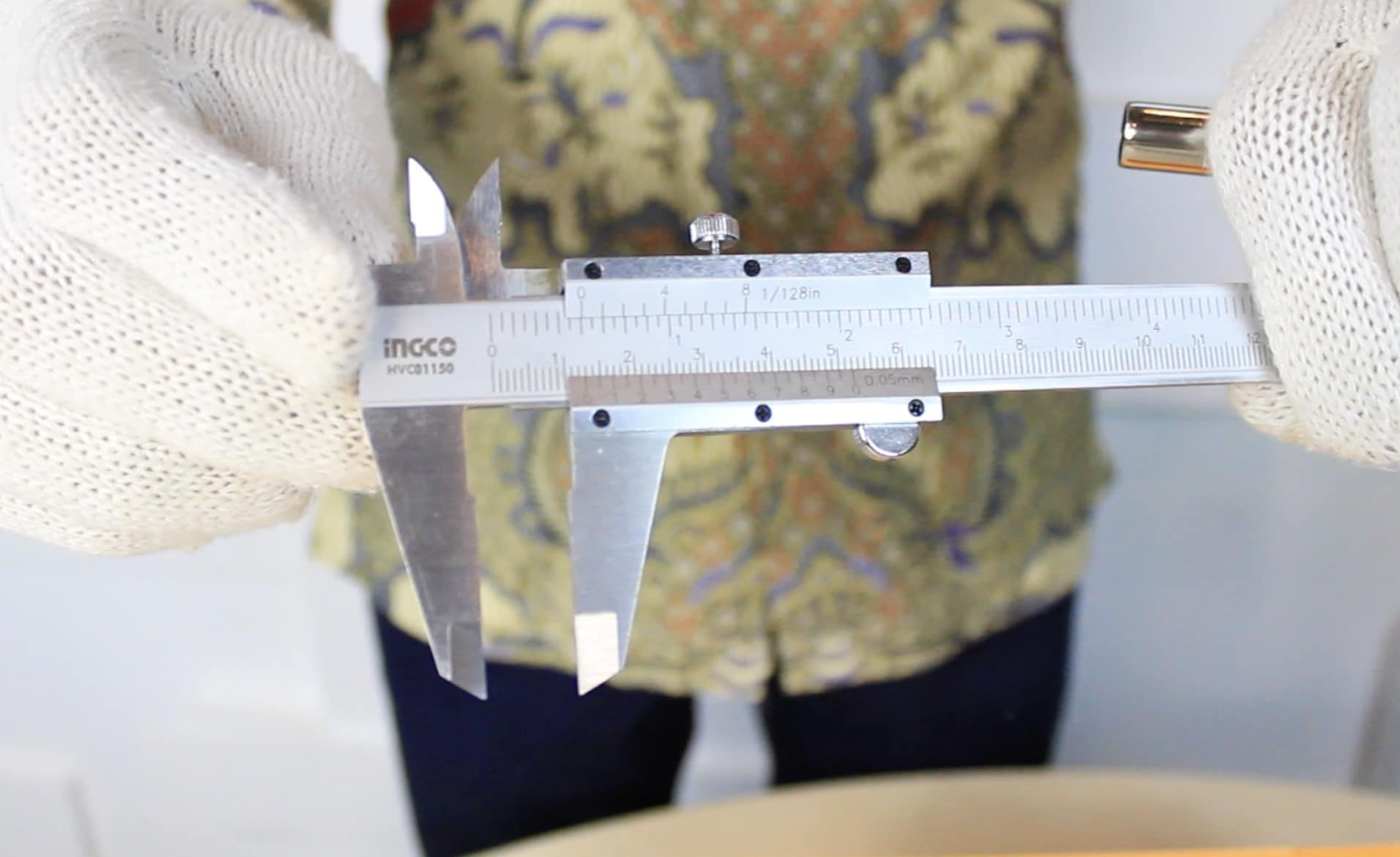

• Dari pengukuran yang sudah dilakukan sebelumnya, terlihat garis angka yang pada skala utama adalah 12mm sedangkan garis angka yang berada pada skala nonius yang sejajar dengan garis pada skala utama adalah 0,95mm. Angka ini menunjukkan pecahan dari satuan terkecil yang diukur oleh jangka sorong.




• Selanjutnya jumlahkan pengukuran : Untuk mendapatkan hasil pengukuran akhir,  tambahkan angka pada skala utama dengan angka pada skala nonius. Skala utama : 12 mm + Skala nonius : 0,95 mm = 12,95 mm



Baca Juga : Tips Menggunakan Pita Ukur



Dengan mengikuti langkah-langkah di atas, Anda dapat membaca hasil pengukuran pada jangka sorong. Penting untuk membaca dengan hati-hati dan teliti agar hasil yang didapatkan benar-benar akurat. Pastikan untuk menggunakan satuan yang sesuai dengan aplikasi pengukuran Anda. Dalam kasus ini, kita menggunakan satuan milimeter (mm).



Anda bisa tonton video di bawah ini untuk praktek dari artikel di atas.
