Hand Tap Set (3pcs)


Hand Tap Set 3 PCS adalah satu set alat untuk membuat ulir internal (ulir dalam) pada lubang secara manual. Satu set terdiri dari 3 buah tap yang digunakan secara berurutan, dari pembentukan ulir awal hingga finishing.


1. Tap No. 1 – Taper Tap / Tap Awal


Fungsi : membuat ulir awal.


Karakteristik:

  • ujung paling meruncing
  • paling mudah masuk ke lubang
  • digunakan pertama
  • membantu menjaga tap tetap sejajar

Urutan :
Lubang bor → Tap No. 1

Gambar Tap No. 1

2. Tap No. 2 – Plug Tap / Tap Tengah


Fungsi : melanjutkan pembentukan ulir.


Karakteristik:

  • bagian ujung lebih pendek daripada No. 1
  • membentuk ulir lebih dalam
  • digunakan setelah Tap No. 1

Urutan :
Tap No. 1 → Tap No. 2

Gambar Tap No. 2

3. Tap No. 3 – Bottoming Tap / Tap Akhir


Fungsi : menyelesaikan ulir hingga mendekati dasar lubang.


Karakteristik:

  • ujung sangat pendek
  • dapat membuat ulir lebih dekat ke dasar blind hole
  • digunakan terakhir

Urutan :
Tap No. 1 → Tap No. 2 → Tap No. 3

Gambar Tap No. 3

Urutan penggunaan:


Lubang awal → Tap No. 1 → Tap No. 2 → Tap No. 3 → Ulir selesai


Contohnya, untuk membuat ulir M10 × 1.5, ketiga tap dalam set harus memiliki ukuran yang sama, yaitu M10 × 1.5. Perbedaannya bukan pada ukuran ulir, tetapi pada bentuk ujung/chamfer dan tahap penggunaannya. Saya juga bisa buatkan gambar ilustrasi Hand Tap Set 3 PCS (Tap No. 1, 2, dan 3) tanpa teks.

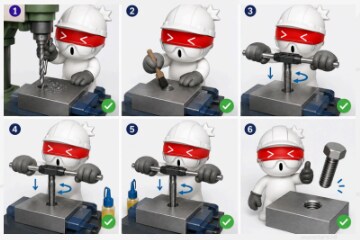

Contoh Membuat Ulir untuk Baut M10


Tahap 1 — Siapkan mata bor
Gunakan mata bor 8.5 mm.

Tahap 2 — Buat lubang
Bor benda kerja menggunakan mata bor 8.5 mm.

Tahap 3 — Gunakan Tap No. 1
Masukkan M10 × 1.5 Tap No. 1 secara tegak lurus.

Tahap 4 — Gunakan Tap No. 2
Lanjutkan menggunakan M10 × 1.5 Tap No. 2.

Tahap 5 — Gunakan Tap No. 3
Selesaikan ulir menggunakan M10 × 1.5 Tap No. 3.

Hasil :
Lubang memiliki ulir internal M10 × 1.5 dan dapat dipasangkan dengan baut M10 × 1.5 yang sesuai.

Tahap Membuat Ulir

Memilih hand tap tidak cukup hanya berdasarkan diameter baut. Pastikan ukuran diameter dan pitch tap sesuai dengan baut yang akan digunakan. Untuk membuat ulir internal, tentukan juga ukuran mata bor tapping yang tepat agar proses tapping lebih mudah dan hasil ulir lebih baik.
