Kompresor angin terdiri dari berbagai komponen utama yang bekerja bersama untuk menghasilkan dan menyalurkan udara bertekanan. Setiap komponen membutuhkan perawatan agar kompresor tetap bekerja optimal dan memiliki umur pakai yang lebih panjang.



Seiring pemakaian, beberapa spare part dapat mengalami keausan atau kerusakan yang ditandai dengan gejala seperti tekanan udara menurun, suara tidak normal, kompresor cepat panas, atau performa menurun. Karena itu, penting memahami fungsi spare part dan mengenali gejala kerusakannya sejak dini.



Macam-Macam Spare Part Utama Kompresor Angin dan Fungsinya

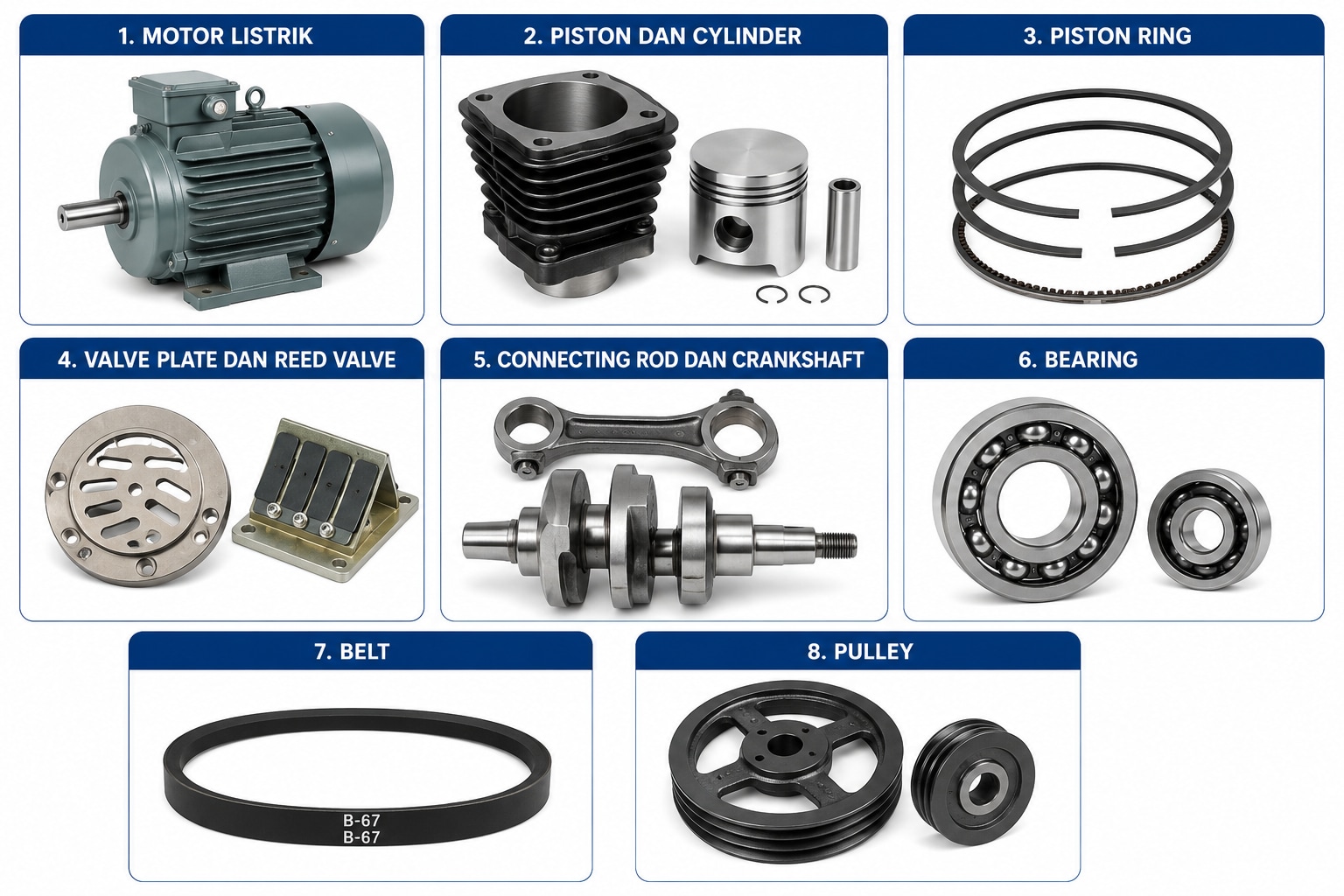

A. Bagian Penggerak dan Pemompa



Bagian ini merupakan komponen yang berperan langsung dalam menghasilkan udara bertekanan.



  1. Motor listrik
    Motor berfungsi sebagai sumber tenaga untuk menggerakkan kompresor. Pada tipe belt driven, tenaga motor diteruskan melalui pulley dan belt, sedangkan pada direct driven motor terhubung langsung dengan unit pompa. Gejala masalah pada motor antara lain motor hanya berdengung, sulit berputar, cepat panas, atau kompresor tidak dapat bekerja.
  2. Piston dan cylinder
    Pada kompresor piston, piston bergerak naik-turun di dalam cylinder untuk menghisap dan memampatkan udara. Keausan piston, cylinder, atau ring dapat menyebabkan tekanan yang dihasilkan menurun dan waktu pengisian tangki menjadi lebih lama.
  3. Piston ring
    Piston ring membantu menjaga kompresi di dalam cylinder agar udara tidak banyak bocor melewati piston. Ring yang aus dapat menyebabkan performa kompresor menurun.
  4. Valve plate dan reed valve
    Valve mengatur arah aliran udara selama proses hisap dan kompresi. Kerusakan valve dapat menyebabkan tekanan rendah dan proses pengisian menjadi lambat.
  5. Connecting rod dan crankshaft
    Kedua komponen ini meneruskan gerakan putar motor menjadi gerakan naik-turun piston. Kerusakan atau keausan dapat menimbulkan suara abnormal dan getaran.
  6. Bearing
    Bearing membantu poros berputar dengan lancar. Bearing yang aus biasanya menimbulkan suara kasar, panas berlebih, atau getaran.
  7. Belt dan pulley
    Pada kompresor belt driven, belt meneruskan putaran motor menuju pompa. Belt yang kendor atau aus dapat menyebabkan putaran pompa tidak optimal.



Baca Juga: Karakteristik Material Coupler (Fitting Pneumatik)

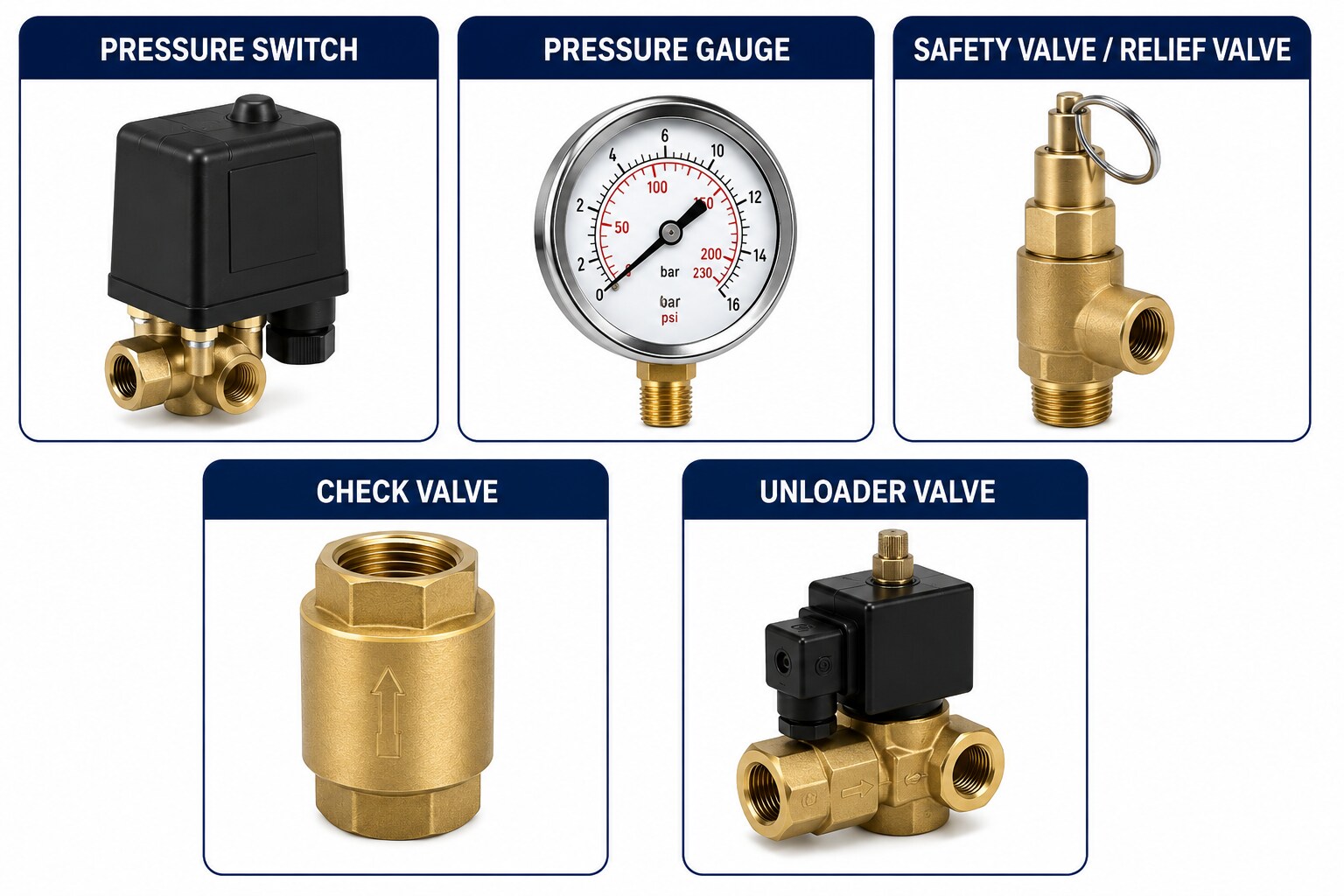

B. Sistem Kontrol dan Keaman



Selain menghasilkan udara, kompresor membutuhkan komponen yang mengatur kapan mesin harus bekerja dan berhenti.



  1. Pressure switch
    Pressure switch mengontrol kerja motor berdasarkan tekanan udara di dalam tangki. Ketika tekanan mencapai batas tertentu, motor dapat berhenti secara otomatis dan kembali menyala ketika tekanan turun. Jika pressure switch bermasalah, kompresor bisa terus menyala atau tidak mau menyala.
  2. Pressure gauge
    Pressure gauge menunjukkan tekanan udara di dalam sistem. Komponen ini membantu pengguna mengetahui apakah tekanan berada pada kondisi normal.
  3. Safety valve / relief valve
    Safety valve merupakan komponen pengaman yang membantu melepaskan tekanan ketika tekanan melebihi batas yang ditentukan.
  4. Check valve
    Check valve mencegah udara bertekanan di dalam tangki mengalir kembali ke arah pompa ketika kompresor berhenti.
  5. Unloader valve
    Unloader membantu melepaskan tekanan pada jalur tertentu saat motor berhenti sehingga motor lebih mudah melakukan start kembali.

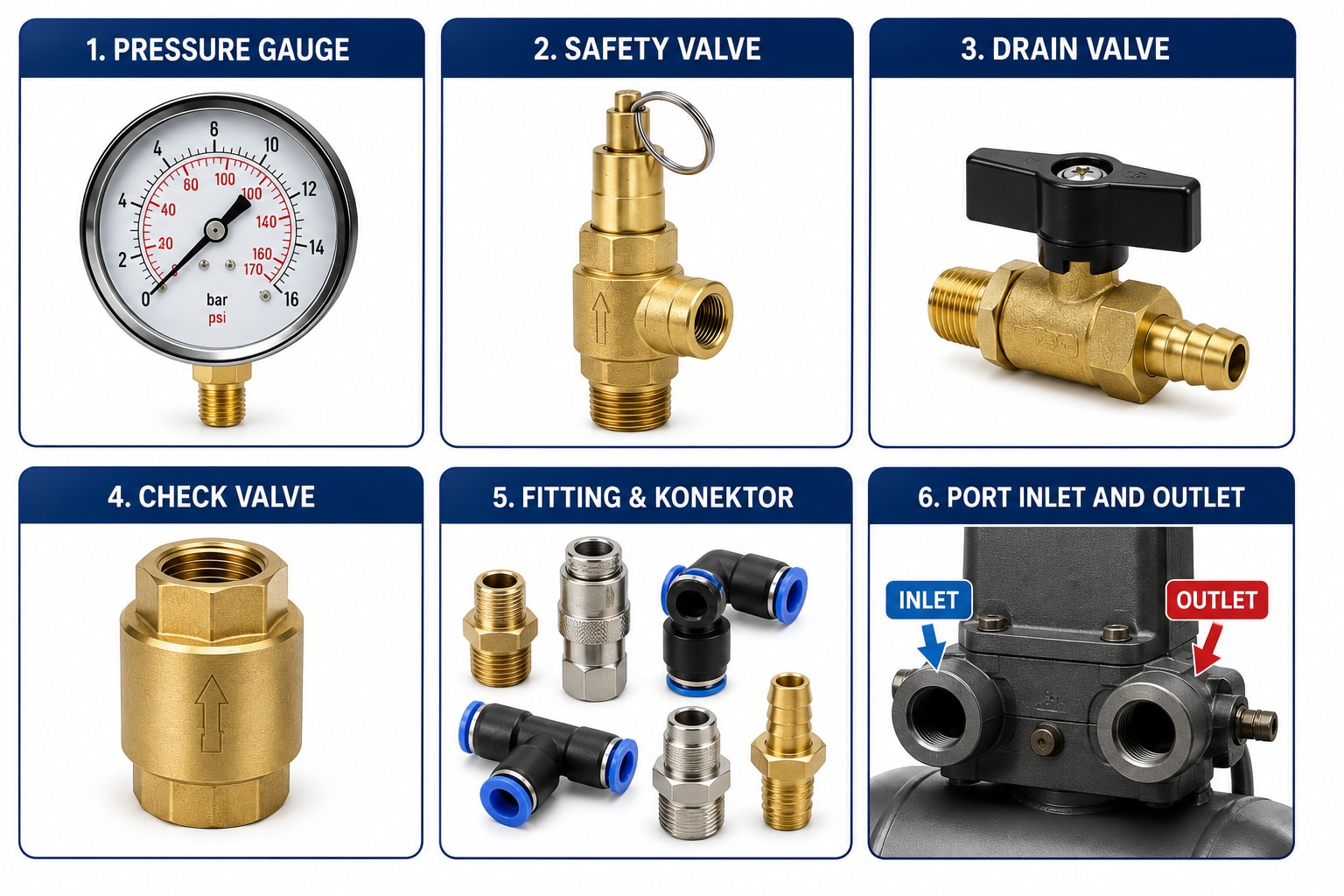

C. Tangki Penyimpanan



Air receiver tank/tangki udara berfungsi menyimpan udara bertekanan sebelum digunakan. Tangki juga membantu menjaga kestabilan suplai udara dan mengurangi frekuensi motor hidup-mati.



Beberapa komponen yang berkaitan dengan tangki antara lain :



  1. Pressure Gauge
    Berfungsi untuk menunjukkan tekanan udara di dalam tangki atau sistem kompresor sehingga tekanan dapat dipantau dan dijaga sesuai kebutuhan.
  2. Safety Valve
    Berfungsi sebagai pengaman tekanan berlebih. Katup akan membuka secara otomatis ketika tekanan melebihi batas yang telah ditentukan untuk mencegah kerusakan pada komponen atau tangki.
  3. Drain Valve
    Digunakan untuk mengeluarkan air atau kondensat yang terkumpul di dalam air tank. Pengurasan secara rutin membantu mencegah karat dan menjaga kualitas udara bertekanan.
  4. Check Valve
    Berfungsi untuk mencegah aliran udara berbalik arah. Komponen ini memastikan udara mengalir dari kompresor menuju tangki dan tidak kembali ke kompresor ketika berhenti.
  5. Fitting & Konektor
    Digunakan untuk menghubungkan selang, pipa, dan berbagai komponen dalam sistem udara bertekanan. Pemilihan ukuran dan jenis fitting yang sesuai membantu mencegah kebocoran.
  6. Port Inlet & Outlet
    Inlet merupakan jalur masuk udara ke suatu komponen atau tangki, sedangkan outlet merupakan jalur keluarnya udara. Keduanya harus dipasang sesuai arah aliran agar sistem bekerja dengan baik.



Baca Juga: Air Impact Wrench: Jenis, Fungsi, dan Cara Kerjanya

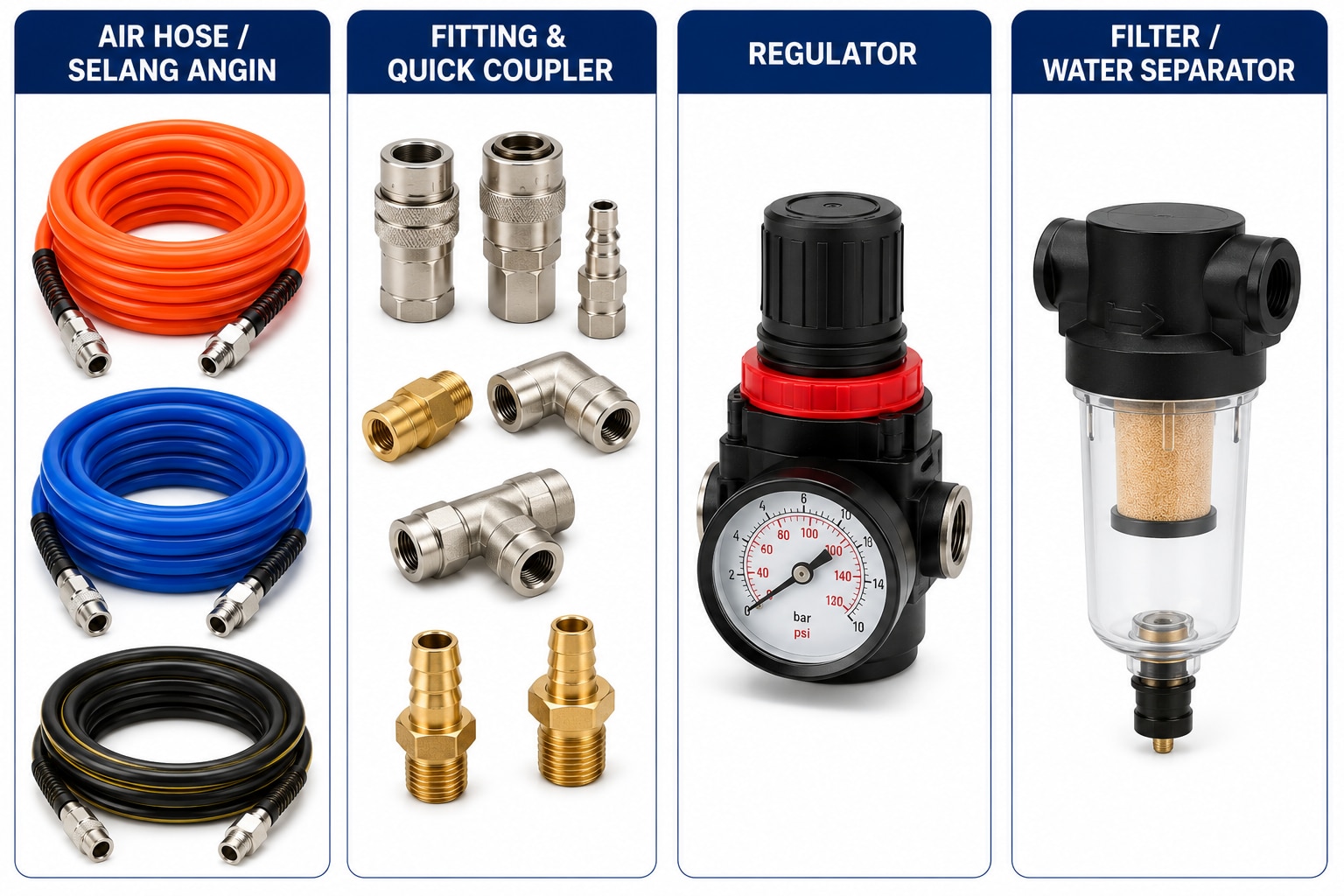

D. Jalur Distribusi



Setelah udara tersimpan, udara perlu disalurkan menuju peralatan yang membutuhkan.



Komponen pada jalur distribusi dapat meliputi :



  1. Air hose / selang angin
    Air hose berfungsi untuk menyalurkan udara bertekanan dari kompresor ke pneumatic tools atau peralatan lainnya.
  2. Fitting dan quick coupler
    Fitting dan quick coupler Ddigunakan untuk menghubungkan selang dengan     kompresor maupun peralatan pneumatik.
  3. RegulatorMengatur tekanan udara yang keluar menuju peralatan agar sesuai dengan kebutuhan aplikasi.
  4. Filter / water separator
    Membantu menyaring kotoran serta memisahkan air dari aliran udara.



Kebocoran pada hose, fitting, atau sambungan dapat menyebabkan tekanan turun dan membuat kompresor bekerja lebih lama.



Masa Pakai Spare Part Kompresor



Masa pakai spare part tidak selalu sama karena dipengaruhi oleh frekuensi penggunaan, tekanan kerja, lingkungan, temperatur, kualitas udara, perawatan, serta kualitas spare part.

Secara umum, spare part dapat dibagi menjadi dua kelompok :



1. Fast Moving Parts

Fast moving parts adalah komponen yang relatif lebih sering diganti karena mengalami keausan atau digunakan secara rutin.

Contohnya :

  • Air filter
  • Piston ring
  • Valve/reed valve
  • Gasket
  • O-ring
  • Belt
  • Hose
  • Quick coupler
  • Drain valve
  • Check valve tertentu

Komponen ini sebaiknya tersedia sebagai spare part cadangan, terutama jika kompresor digunakan setiap hari.



2. Slow Moving Parts

Slow moving parts merupakan komponen yang umumnya memiliki masa pakai lebih panjang dan tidak perlu sering diganti selama kondisinya masih baik.

Contohnya :

  • Motor
  • Crankshaft
  • Connecting rod
  • Cylinder
  • Pulley
  • Air receiver tank
  • Pressure gauge
  • Pressure switch

Walaupun jarang diganti, komponen tersebut tetap perlu diperiksa secara berkala.

Catatan : masa pakai aktual sebaiknya mengikuti rekomendasi produsen karena setiap tipe dan model kompresor memiliki spesifikasi serta interval perawatan yang berbeda.



Gejala Kerusakan dan Part yang Harus Dicek



Mengetahui gejala kerusakan dapat membantu menentukan komponen mana yang perlu diperiksa terlebih dahulu.



1. Mesin Terus Menyala dan Tidak Mau Mati Otomatis

Jika kompresor terus bekerja meskipun tekanan tangki sudah tinggi, beberapa komponen yang perlu diperiksa adalah:

  • Pressure switch
  • Pressure gauge
  • Check valve
  • Kebocoran pada hose atau fitting
  • Piston ring dan valve pada pompa

Jika tidak ada kebocoran tetapi tekanan tidak pernah mencapai cut-off, kemungkinan masalah berada pada sistem kontrol atau kemampuan pompa menghasilkan tekanan.



2. Terdengar Suara Angin Bocor Mendesis Saat Mesin Mati

Suara mendesis ketika kompresor sudah berhenti merupakan indikasi adanya kebocoran udara.

Periksa :

  • Hose
  • Fitting
  • Quick coupler
  • Check valve
  • Safety valve
  • Drain valve
  • Sambungan pipa
  • Gasket dan O-ring

Kebocoran kecil sekalipun dapat membuat tekanan tangki turun secara perlahan dan menyebabkan kompresor lebih sering melakukan restart.



3. Pengisian Angin ke Tabung Sangat Lambat

Jika waktu pengisian tangki menjadi jauh lebih lama dibandingkan biasanya, periksa :

  • Air filter yang kotor
  • Piston ring
  • Valve plate/reed valve
  • Gasket
  • Cylinder
  • Belt yang kendor
  • Kondisi motor
  • Kebocoran pada sistem

Untuk kompresor piston, keausan piston ring dan valve merupakan salah satu bagian yang penting diperiksa ketika kemampuan menghasilkan tekanan mulai menurun.



4. Motor Hanya Mendengung Tapi Mesin Tidak Berputar

Ketika motor hanya mengeluarkan suara dengung tetapi tidak memutar pompa, pemeriksaan dapat dimulai dari :

  • Capacitor
  • Motor listrik
  • Bearing
  • Belt dan pulley
  • Kondisi pompa
  • Beban atau tekanan pada sistem
  • Unloader valve

Pada kompresor belt driven, belt yang terlalu kencang atau komponen pompa yang macet juga dapat membuat motor kesulitan melakukan start.

Sebelum melakukan pemeriksaan, pastikan kompresor sudah dimatikan dan sumber listrik diputus.



5. Angin yang Keluar dari Selang Bercampur Air

Air pada udara keluaran biasanya berkaitan dengan kondensasi akibat proses kompresi.

Bagian yang perlu diperiksa :

  • Drain valve
  • Air receiver tank
  • Water separator
  • Air dryer jika digunakan
  • Filter
  • Kondisi jalur distribusi

Lakukan pembuangan kondensat dari tangki secara rutin. Untuk aplikasi yang membutuhkan udara lebih kering, penggunaan water separator atau air dryer dapat dipertimbangkan.



Tips Sebelum Membeli Spare Part Kompresor



Jangan hanya membeli berdasarkan nama spare part. Pastikan komponen benar-benar sesuai dengan kompresor yang digunakan.



1. Pastikan Ukuran Drat (Thread Size) Sesuai

Perhatikan ukuran dan jenis thread pada fitting, hose, regulator, pressure switch, valve, dan komponen lainnya.

Selain ukuran, perhatikan juga:

  • Jenis thread
  • Diameter
  • Pitch untuk thread tertentu
  • Jenis koneksi
  • Ukuran inlet dan outlet

Ukuran yang terlihat hampir sama belum tentu dapat dipasang dengan benar.



2. Pilih Part Sesuai Tipe Kompresor

Kompresor oil-less dan kompresor direct driven/belt driven dapat memiliki konstruksi serta spare part yang berbeda.

Karena itu, pastikan part dipilih berdasarkan:

  • Tipe kompresor
  • Merek dan model
  • Jenis pompa
  • Sistem penggerak
  • Spesifikasi teknis

Jangan menganggap semua spare part kompresor dapat digunakan secara universal.



3. Sesuaikan Kapasitas Part dengan Daya Mesin (HP / PK)

Perhatikan kapasitas dan spesifikasi kompresor, seperti:

  • Daya motor HP/PK
  • Working pressure
  • Kapasitas tangki
  • Air delivery
  • Ukuran port
  • Kapasitas regulator atau filter

Part dengan kapasitas yang terlalu kecil dapat menghambat performa sistem, sedangkan part yang tidak sesuai spesifikasi dapat menyebabkan sistem tidak bekerja optimal.

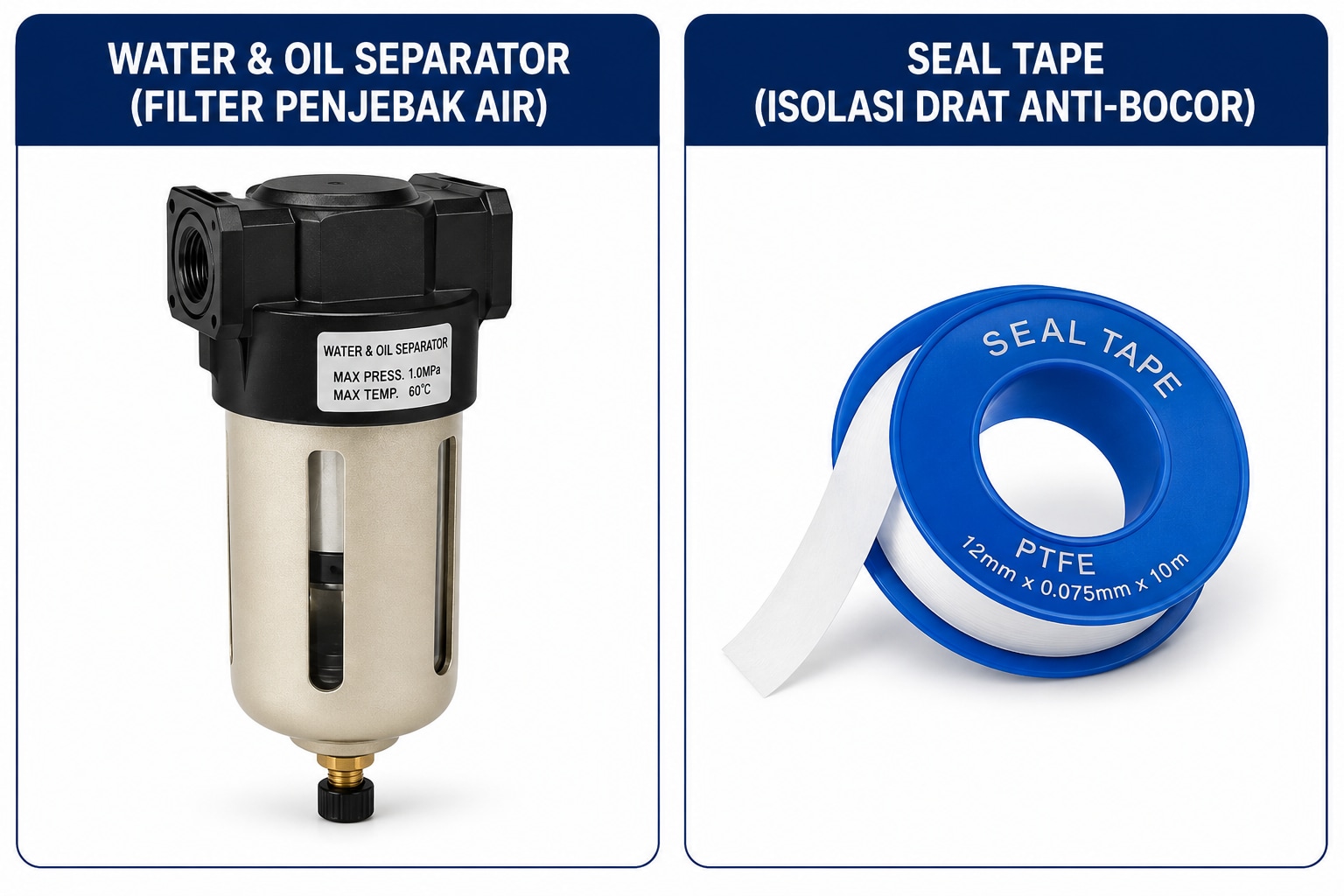

Aksesoris Tambahan



Selain spare part utama, beberapa aksesori dapat membantu menjaga kualitas udara dan mengurangi risiko kebocoran.



1. Water & Oil Separator (Filter Penjebak Air)

Water & Oil Separator membantu memisahkan air dan kontaminan tertentu dari aliran udara sebelum udara digunakan oleh peralatan. Komponen ini sangat berguna pada aplikasi yang membutuhkan udara lebih bersih dan kering. Penggunaan separator juga membantu mengurangi risiko air masuk ke pneumatic tools atau peralatan yang terhubung ke kompresor.



2. Seal Tape (Isolasi Drat Anti-Bocor)

Seal tape digunakan pada sambungan berulir tertentu untuk membantu mencegah kebocoran udara. Saat memasangnya, gunakan secukupnya dan pastikan tape tidak menutupi bagian jalur aliran yang dapat mengganggu sistem.





Kesimpulan



Spare part kompresor angin memiliki peran penting dalam menjaga tekanan, efisiensi, keamanan, dan umur pakai kompresor. Komponen seperti piston ring, valve, belt, hose, pressure switch, check valve, filter, dan fitting perlu diperhatikan karena dapat mengalami keausan atau kerusakan seiring pemakaian.



Memahami gejala kerusakan dan komponen yang perlu diperiksa dapat membantu pengguna melakukan troubleshooting lebih cepat. Sebelum membeli spare part, selalu pastikan ukuran thread, tipe kompresor, kapasitas, daya motor, dan spesifikasi part sesuai dengan kebutuhan.



Dengan perawatan rutin dan penggunaan spare part yang tepat, kompresor dapat bekerja lebih optimal, aman, dan memiliki umur operasional yang lebih panjang.
