SCREW THREAD: Alur-alur yang melilit pada sebuah batang poros atau pada suatu lubang yang panjang dengan ukuran tertentu.


EXTERNAL THREAD: Ulir yang terletak pada permukaan luar benda kerja. Disebut juga male threads (ulir laki-laki).


INTERNAL THREAD: Ulir yang terletak pada permukaan dalam atau lubang benda kerja. Disebut juga female threads (ulir perempuan).


FASTENER: Pengikat perangkat mekanis untuk menahan dua atau lebih benda pada posisi tertentu terhadap satu sama lain


THREADED FASTENER: Pengencang pada Alur-alur yang melilit pada sebuah batang poros atau pada suatu lubang.


STANDARD FASTENER: Adalah salah satu yang dapat dirujuk dari dokumen standar yang diakui secara nasional.


CONTOH 2: Sekrup tutup segi enam 3/440 UNC x 4-2A SAE Grade 5

CONTOH 1: Baut hex M12 x 1,75 x 150. kelas 4.6 berlapis seng

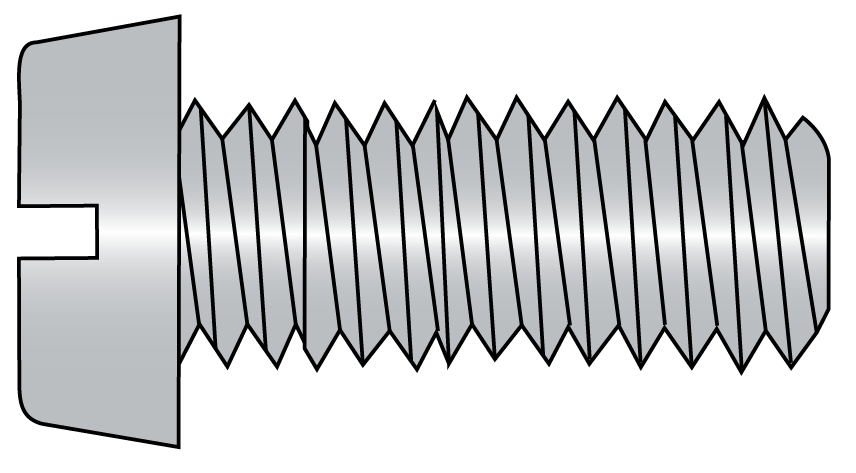

SCREW: Sekrup adalah istilah yang digunakan untuk pengencang berulir, dengan atau tanpa kepala (tanpa kepala - seperti pada sekrup set) yang dirancang sedemikian rupa sehingga memungkinkan untuk dipasang dengan benar dalam lubang ulir internal yang telah dibentuk sebelumnya (atau membentuk ulirnya sendiri) dan diamankan dengan cara mengencangkan kepala

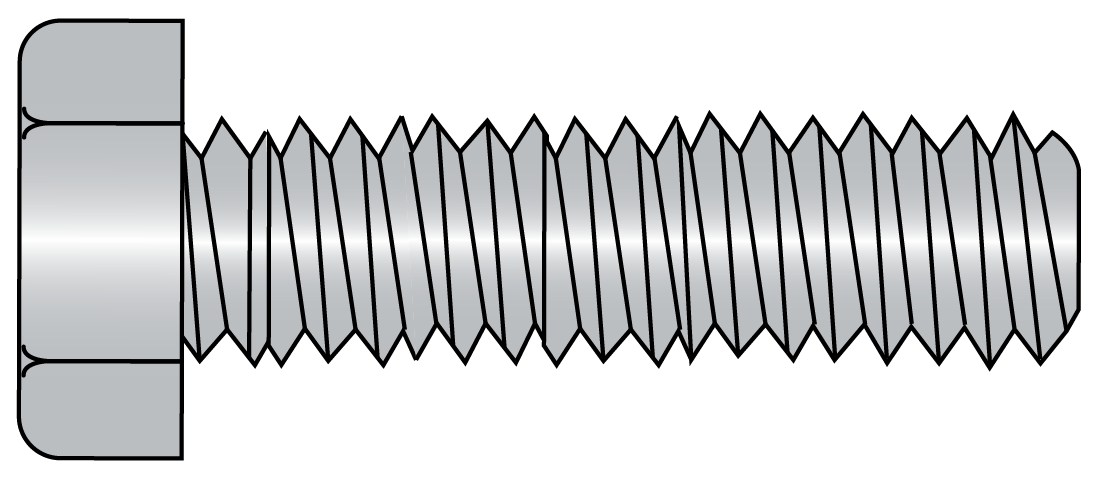

CAP SCREW: Istilah yang digunakan untuk menggambarkan pengencang berulir eksternal adalah kepala yang menonjol. dirancang untuk diputar dengan kunci pas atau kunci pas dan selalu didahului dengan gaya kepala seperti 'Hex Cap Screw', 'Socket head cap screw', dll

SET SCREW: Sekrup set Adalah pengencang berulir tanpa kepala yang biasanya digunakan untuk menahan saringan, kerah atau roda gigi pada poros untuk mencegah gerakan relatif.

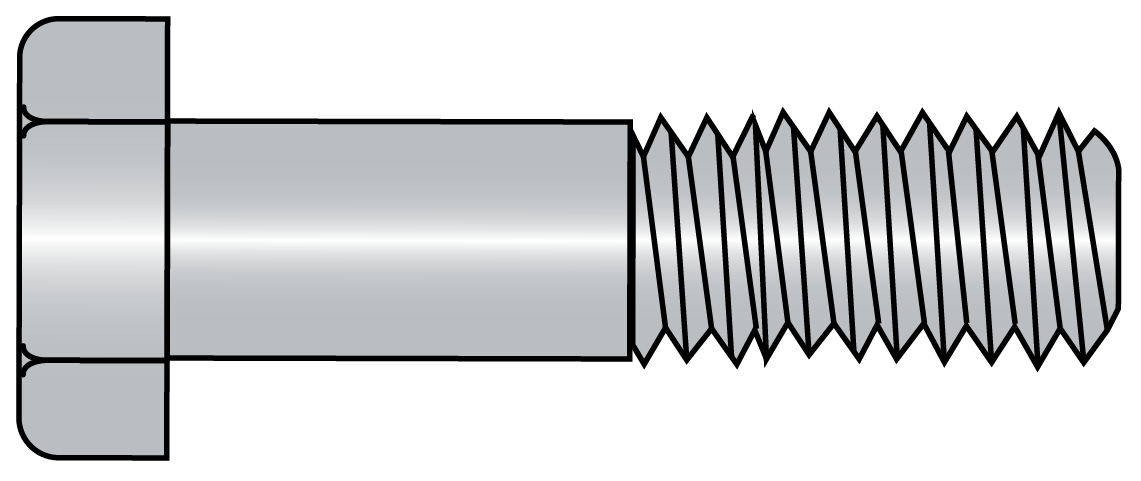

BOLT: Itu adalah istilah yang digunakan untuk pengikat berulir, dengan kepala, yang dirancang untuk digunakan bersama dan dirakit dengan benar dengan cara mengencangkan mur.

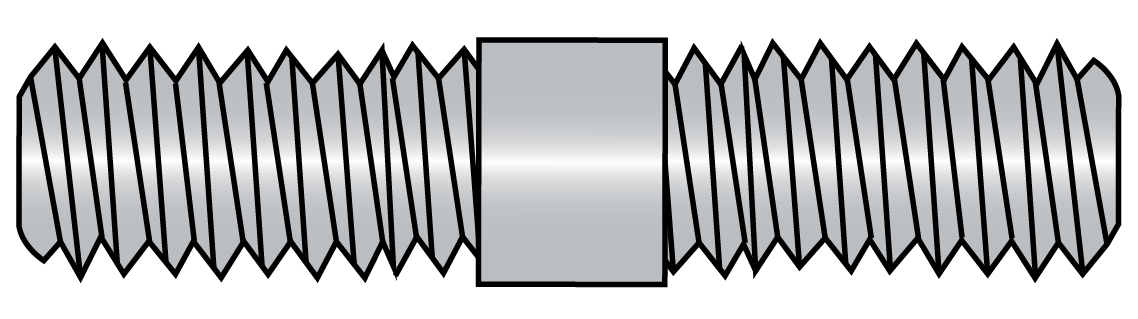

STUD: Stud adalah pengikat tanpa kepala, yang memiliki garis ulir pada setiap ujung badan nya. Yang berguna agar pengencangan dapat dilakukan di kedua sisi.

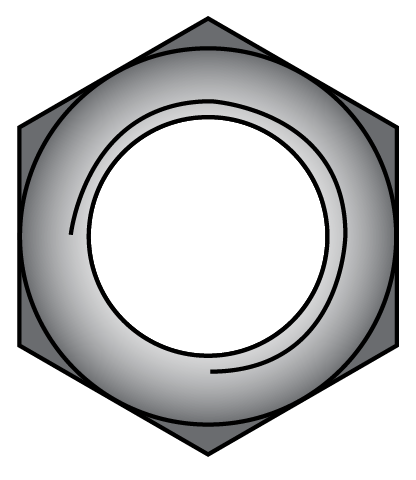

NUT: Mur adalah pengikat yang memiliki lubang berulir, dengan ulir internal dan dirancang untuk dirakit bersama dengan baut atau sekrup.

LOCK NUT: Mur pengunci dengan desain khusus yang membantu mencegah mur mengendur.

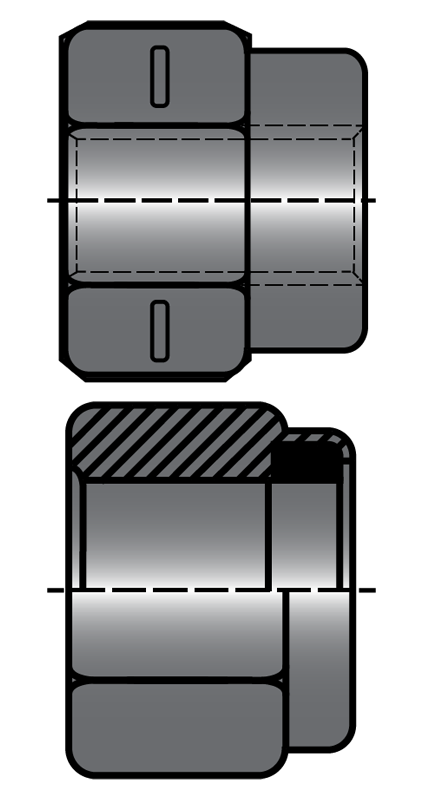

PREVAILING TORQUE NUT: Jenis mur pengunci yang memiliki torsi dominan untuk membantu mencegah Mur mengalami ke kendoran.

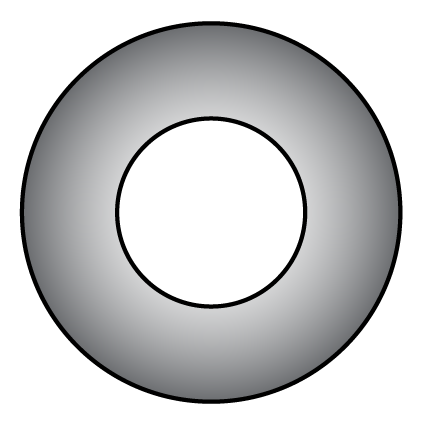

WASHER: Ring/bantalan yang berada diantara badan dan kepala baut.

WASHER FACE: Ring/Bantalan melingkar yang berada dibawah kepala pengikat. Berlaku Untuk baut atau mur.

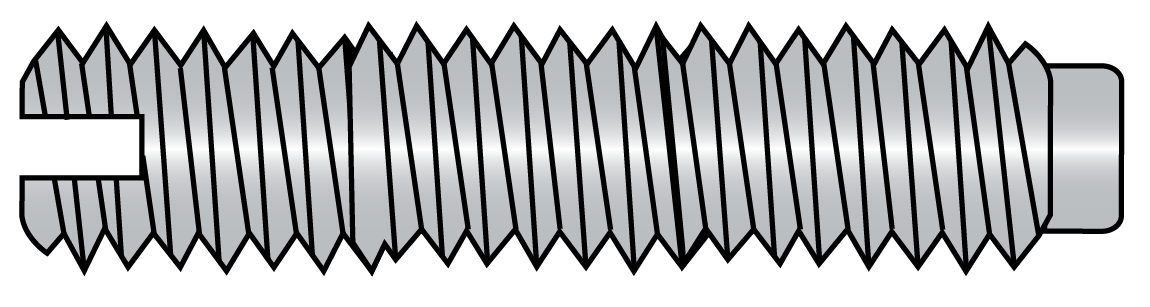

HEADLESS FASTENER: Pengencang/pengikat berulir tanpa kepala adalah pengencang yang biasanya memiliki slot, atau soket.

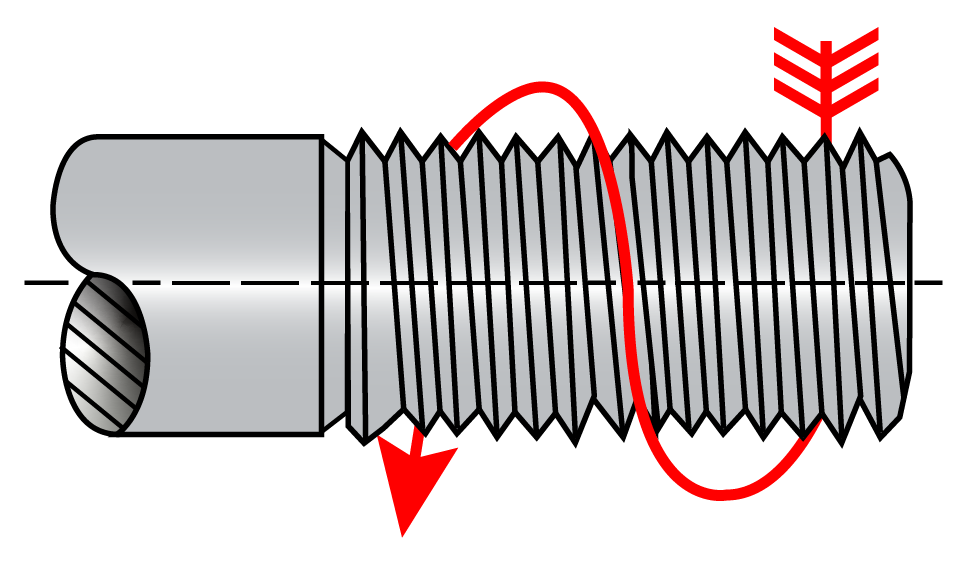

RIGHT HAND THREAD: Ulir yang cara pengencangan nya dengan memutar Baut/Mur searah jarum jam.

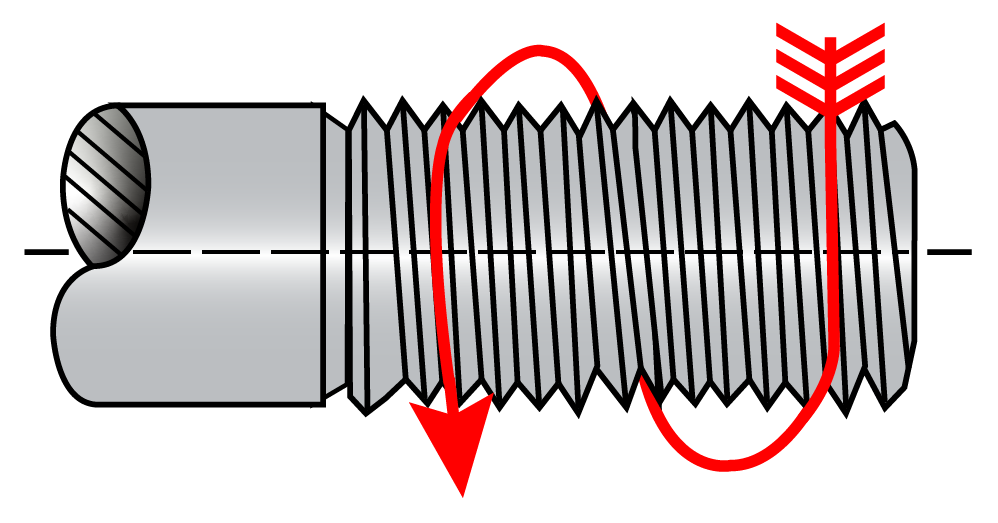

LEFT HAND THREAD: Ulir yang cara pengencangan nya dengan memutar Baut/Mur berlawanan arah jarum jam.

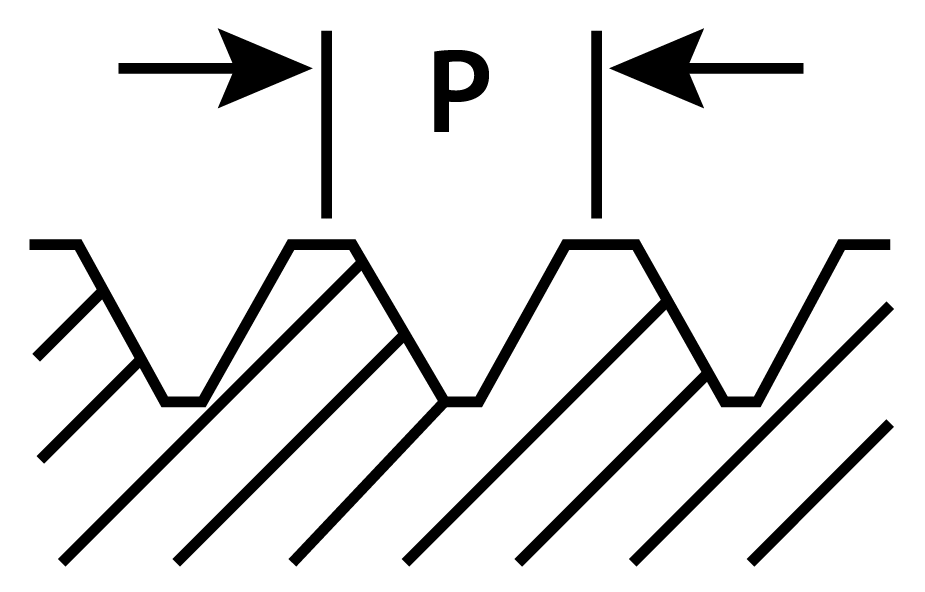

PITCH: Jarak antara puncak ulir pertama dan kedua. Istilah pitch terutama digunakan dalam sistem metrik dan ditentukan dalam mm.

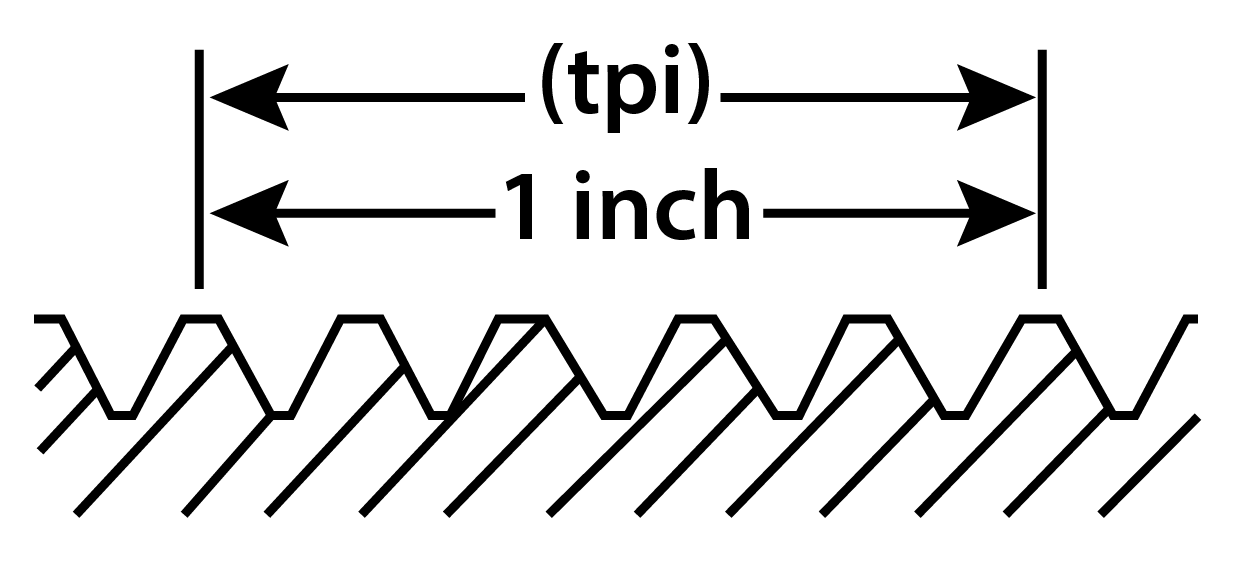

THREADS PER INCH (tpi): Jumlah ulir dalam jarak 1 Inch. Istilat TPI ini digunakan untuk pengencang yang satuan ukuran nya menggunakan Inch.

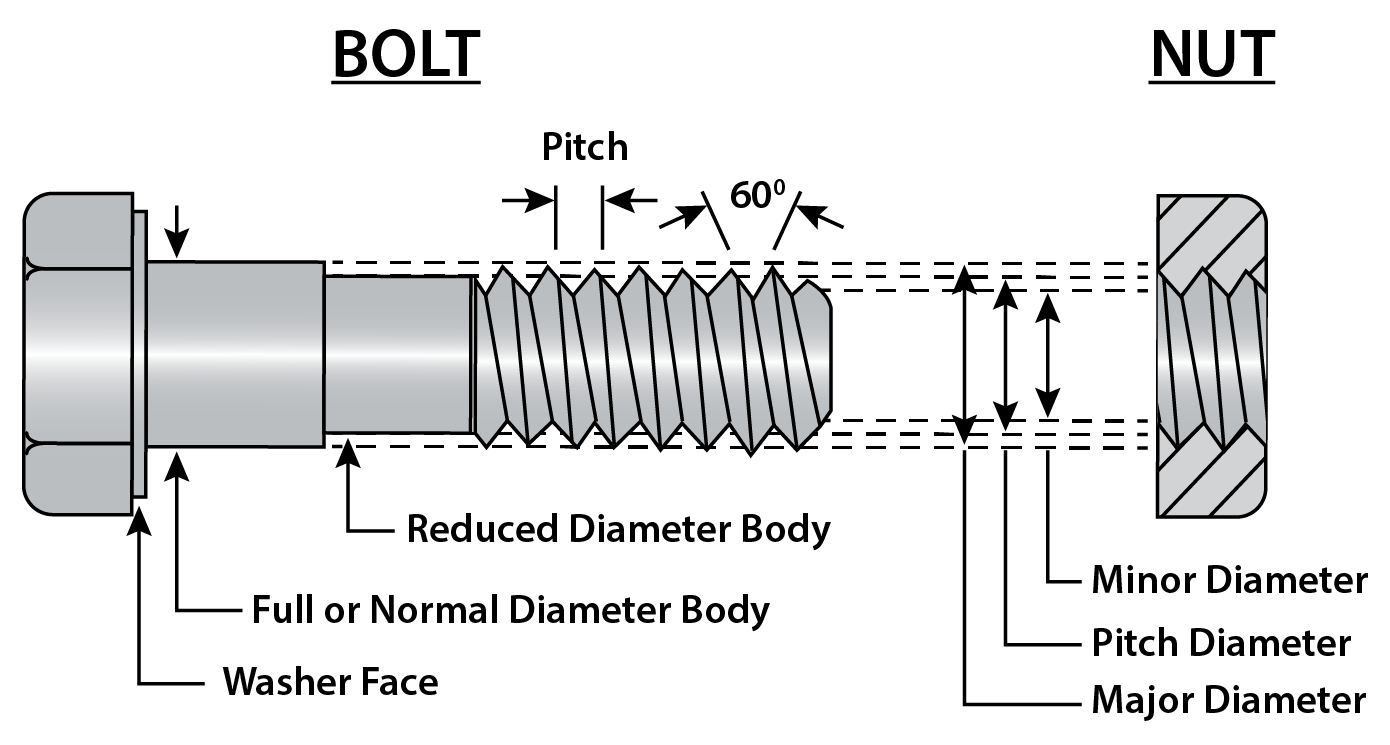

MAJOR DIAMETER: Diameter terbesar pada ulir eksternal atau internal. dengan demikian namanya yaitu outside atau nominal diameter.


MINOR DIAMETER: Diameter terkecil pada ulir eksternal atau internal.


ROOT DIAMETER: Identik dengan Diameter Kecil


PITCH DIAMETER: Adalah diameter efektif ulir yang melewati ulir dalam posisi sedemikian rupa sehingga lebar punggung ulir dan alur ulir sama dan terletak kira-kira di tengah antara diameter mayor dan minor.


EFFECTIVE DIAMETER: Identik dengan Diameter Pitch


HEAD: Kepala pengencang yang posisi nya berada di permukaan bantalan Baut.

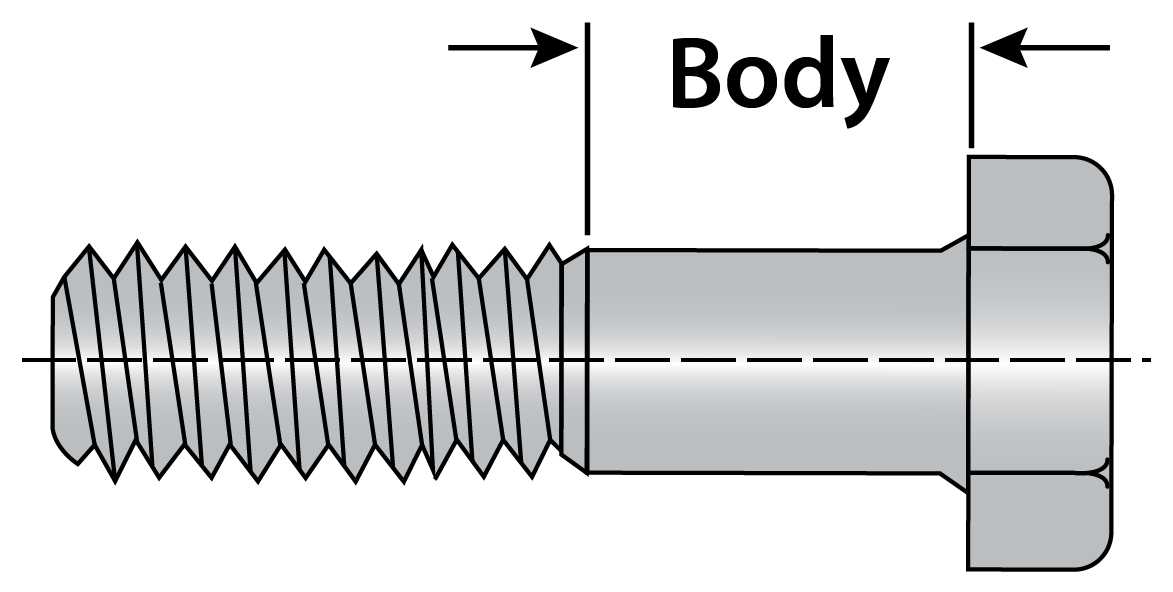

BODY: Bagian baut yang tidak berulir antara kepala dan bagian berulir.

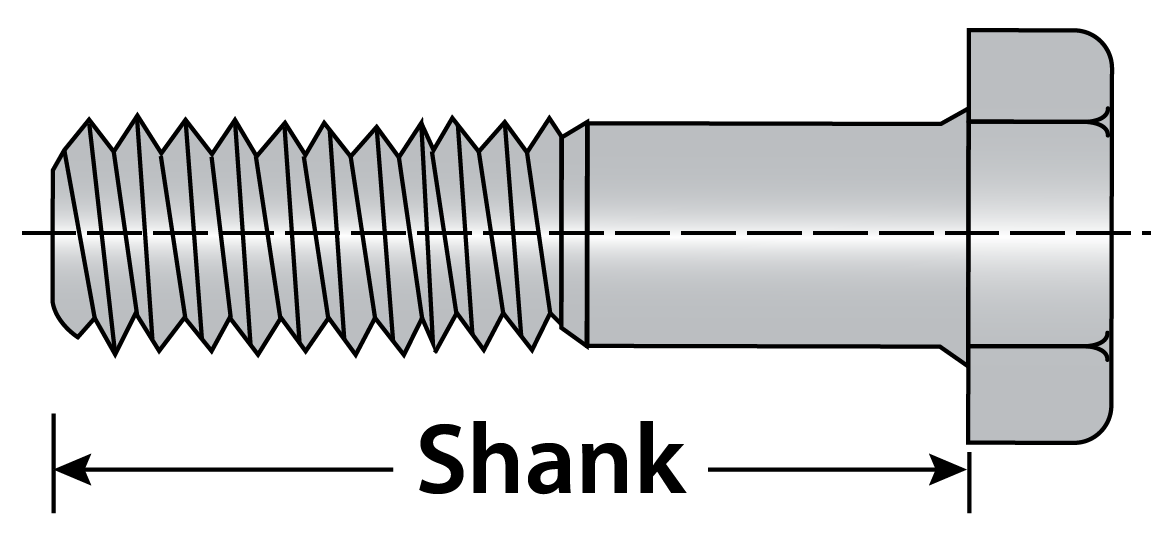

SHANK: Bagian dari Baut yang terletak di antara kepala dan titik ujung baut tersebut.

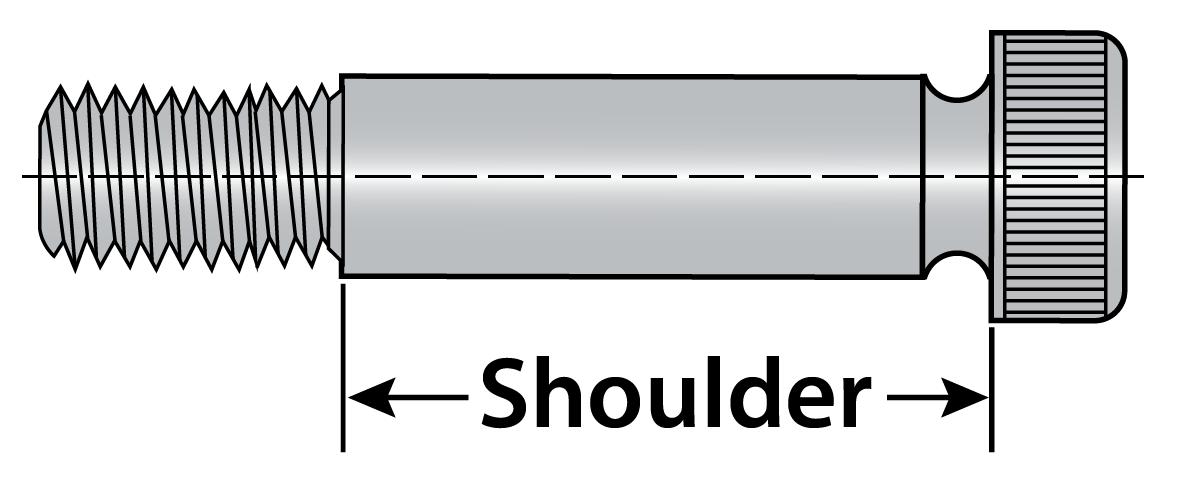

SHOULDER: Bagian terbesar antara bagian yang tidak berulir dan bagian baut yang berulir

LENGTH: Panjang dari kepala Baut dari Ujung kepala baut ke badan baut.


GRIP LENGTH: Jarak total antara bagian bawah mur ke muka bantalan kepala baut; termasuk Ring Plate, dll


THREAD ENGAGEMENT: Persentase tinggi ulir pada bahan Fastener. Untuk pemasangan ulir penuh, lubang pilot harus sama atau lebih kecil dari diameter akar Fastener.


WIDTH ACROSS CORNERS: Lebar di sudut-sudut geometri segi enam, persegi atau persegi panjang dan digunakan sebagai media pengencang, diukur dari sudut ke sudut.


WIDTH ACROSS FLATS: Lebar melintasi bidang segi enam atau kepala persegi pengencang adalah jarak yang diukur tegak lurus terhadap sumbu pengencang melintasi bidang pengencang.


GRADE: Digunakan untuk pengencang INCH berulir eksternal untuk menunjukkan kekuatan pengencang.


CLASS: Digunakan untuk pengencang METRIC untuk menunjukkan kekuatan pengencang. Kelas adalah sebutan material yang setara dengan istilah AS Grade.


HIGH STRENGTH FASTENER: Pengikat kekuatan tinggi adalah pengikat yang memiliki kekuatan tarik dan geser tinggi yang dicapai melalui kombinasi jenis material, pengerasan kerja dan perlakuan panas.


TENSILE STRENGTH: Tegangan maksimum (tarik atau kekencangan) yang diterapkan sebagai beban, yang dapat ditopang oleh pengikat sebelum, atau bersamaan dengan, patahnya benda tersebut.


FINISH: Istilah yang biasanya digunakan untuk permukaan pada fastener. Tentang proses perlakuan kimia/lapisan terakhir dari produk fastener tersebut.
