- Full Discriminated sampai downstream breaker Kapasitas Pemutusan (grafik tersedia).
- Built in thermal memori.
- Zone selective interlocking (ZSI) dengan 5.0E/6.0E.
- Trip unit Micrologic 2.0A , memiliki 3 setelan :
Long time protection (proteksi beban lebih) : lr = 0.4 ln s/d In dengan 9 setelan.
Time delay untuk long time protection (tr).
Instantaneous protection (proteksi hubung singkat) : lsd = 1.5 Ir s/d 10 lr dengan 9 setelan.
Dilengkapi dengan ammeter(1) untuk menampilkan besar arus tiap fase.
Dilengkapi dengan voltmeter untuk menampilkan besar tegangan tiap fase, fasa dengan netral, tegangan rata-rata(2) dan tegangan tidak stabil(2).
Dilengkapi dengan powermeter untuk menampilkan instaneous power (P, Q, S), faktor daya (PF), kebutuhan power.
Dilengkapi dengan energymeter untuk menampilkan energi EP, EQ(2), ES(2).
- 3 atau 4 pole , fixed atau drawout type.
- Memenuhi standar IEC 60947-2.
- Rating netral penuh dengan perlindungan built in.
Spesifikasi standar :
- Mekanisme pegas dengan sistem energi tersimpan.
- Horizontal rear connection.
- Auxiliary switches (4 changeover contact OF + SDE).
- Arc chute cover dan safety shutter untuk drawout type.
Note : Apabila arus < 20% In, harus ditambahkan external power supply AD module agar ammeter dapat berfungsi.

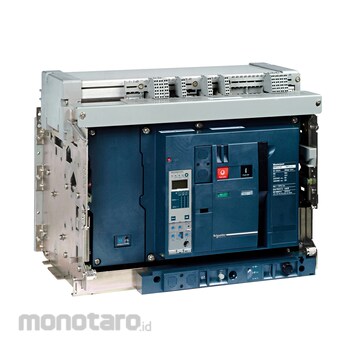

Schneider Electric Masterpact NW ACB Tipe H2 3P Micro 2.0E
#Grup produk P105196947
Kondisi Barang:
Bersertifikat SNI
Authorized Partner
Spesifikasi
| Rated Current (A) | 3200 at 40°C |
|---|---|
| Number of Poles | 3 |
| Network Type | AC |
| Breaking Capacity Code | H2 |
| Control Type | Push-button |
| Dimension (HxWxD)(mm) | 439x441x394.5 |
| Ambient Air Temperature for Operation (°C) | -25 - 70 |
| Ambient Air Temperature for Storage (°C) | -40 - 85 |
| Circuit Breaker CT Rating (A) | 3200 |
| Connection Pitch (mm) | 115 |
| Max. Breaking Time (ms) | 25 |
| Max. Closing Response Time (ms) | 70 |
| Mounting Mode | Drawout |
| Network Frequency (Hz) | 50/60 |
| Rated Impulse with Stand Voltage (kV) | 12 |
| Rated Insulation Voltage (V) | 1000 AC (50/60Hz) |
